Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais

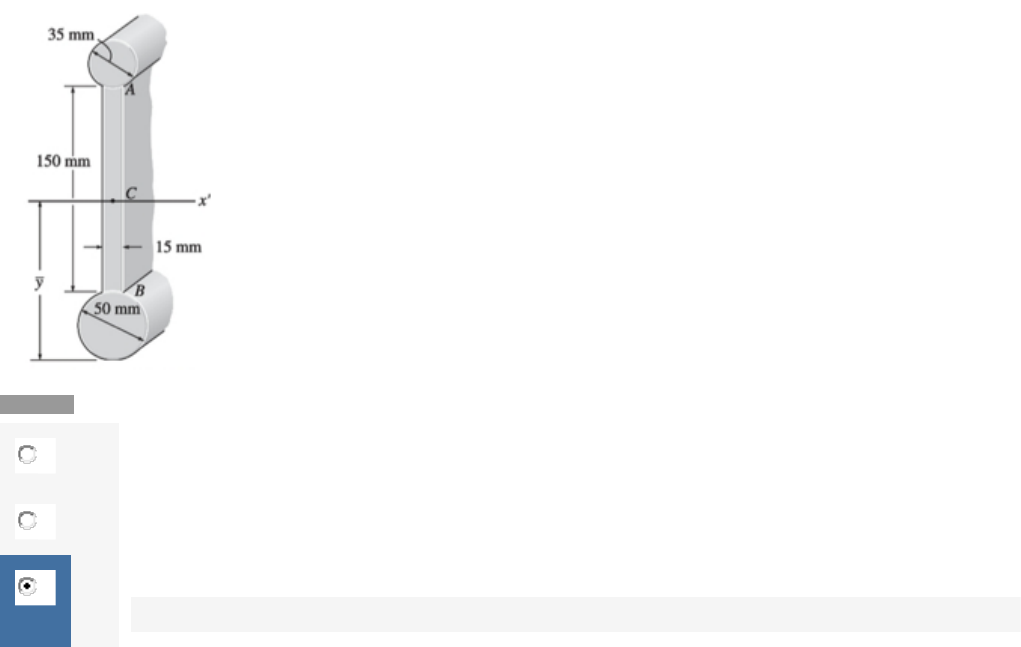

Determine o momento de inércia da área de seção transversal da viga em relação ao
eixo x′x′ que passa pelo centroide C da seção reta. Despreze as dimensões dos
cantos de soldas em A e B para esses cálculos; considere
que ¯y=104,3mmy¯=104,3mm.

(conteúdo da Aula 5 temas 3 e 4)
Nota: 10.0

A Ix = 20.106 mm4

B Ix = 25.106 mm4

C Ix = 30.106 mm4
Você acertou!


D Ix = 38.106 mm4

E Ix = 42.106 mm4

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
Determine o momento fletor máximo (em módulo) desenvolvido na viga. Para isso,
construa o diagrama de momento fletor.

(conteúdo da Aula 4 tema 3 ou 4)
Nota: 10.0

A Mmáx = 4 kN.m

B Mmáx = 5 kN.m

C Mmáx = 7 kN.m

D Mmáx = 6 kN.m
Você acertou!



E Mmáx = 7 kN.m

Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
As cargas distribuídas podem ser substituídas por uma força resultante na posição do
centroide. A coluna é usada para sustentar o piso superior, que exerce uma força de
3000 lb no topo dela. O efeito da pressão do solo na lateral da coluna é distribuído
como mostra a figura. Substitua esse carregamento por uma força resultante
equivalente e especifique em que ponto a força atua ao longo da coluna, a partir de
sua base A.

(conteúdo da Aula 4 tema 1)
Nota: 10.0

A FR = 3254 lb e y = 3,86 pés
Você acertou!


B FR = 3254 lb e y = 2,98 pés

C FR = 3345 lb e y = 4,53 pés

D FR = 3345 lb e y = 4,65 pés

E FR = 3358 lb e y = 2,98 pés

Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
Os diâmetros das hastes AB e BC são 4 mm e 6 mm, respectivamente. Se for aplicada
uma carga de 8 kN ao anel em B, determine a tensão normal média em cada haste se
θ = 60°θ = 60°.


(conteúdo da Aula 5 tema 1)
Nota: 10.0

A σAB = 367,6 MPa e σBC = 326,7 MPaσAB = 367,6 MPa e σBC = 326,7 MPa
Você acertou!


B σAB = 367,6 MPa e σBC = 429,2 MPaσAB = 367,6 MPa e σBC = 429,2 MPa

C σAB = 285,4 MPa e σBC = 429,2 MPaσAB = 285,4 MPa e σBC = 429,2 MPa

D σAB = 285,4 MPa e σBC = 326,7 MPaσAB = 285,4 MPa e σBC = 326,7 MPa

E σAB = 285,4 MPa e σBC = 396,5 MPaσAB = 285,4 MPa e σBC = 396,5 MPa

Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais
ENADE 2017
A figura a seguir representa o diagrama de tensão versus deformação para diferentes
materiais poliméricos.

Assinale a opção que apresenta, respectivamente, o módulo de elasticidade e o nível
de deformação de uma das curvas do diagrama apresentado.
(conteúdo da Aula 6 tema 4)
Nota: 0.0

A Curva I – alto e grande.

B Curva II – baixo e grande.

C Curva III – baixo e pequeno.

D Curva IV – alto e grande.

E Curva V – baixo e pequeno.
Aula 6 (Diagrama de Tensão x Deformação)

Observe que a inclinação da reta no diagrama do material V é a menor quando comparada com a dos demais materiais, logo, o módulo de elasticidade do desse material é
muito (o menor dentre os demais). Com relação à deformação, para o material V a mesma é pequena e é representada com valores no eixo x.

Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais
Em um canteiro de obras, tijolos são apoiados sobre uma viga, conforme a figura a
seguir:



Esses tijolos e os apoios da viga criam carregamentos distribuídos conforme mostrado
na figura:


Determine a intensidade w e a dimensão d do apoio direito necessário para que a
força e o momento de binário resultantes em relação ao ponto A do sistema sejam
nulos.
(conteúdo da Aula 4 tema 1)
Nota: 10.0

A w = 155 N/m e d = 1,3 m

B w = 175 N/m e d = 1,5 m
Você acertou!


C w = 190 N/m e d = 1,4 m

D w = 200 N/m e d = 1,5 m

E w = 205 N/m e d = 1,4 m

Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
Na aula 5 tema 5 vimos como determinar o momento de inércia de massa de
diferentes elementos. Este é um assunto importante em problemas dinâmicos.
Considere a figura abaixo e determine o momento de inércia de massa da chapa fina
em relação a um eixo perpendicular à página e que passa pelo ponto O. O material
tem 20 kg/m² de massa por unidade de área.

(conteúdo da Aula 5 tema 5)
Nota: 0.0

A Io = 0,2831 kg.m²




B Io = 0,3413 kg.m²

C Io = 0,4215 kg.m²

D Io = 0,4941 kg.m²

E Io = 0,5341 kg.m²

Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais
O cabeçote H está acoplado ao cilindro de um compressor por seis parafusos de aço.
Se a força de aperto de cada parafuso for 4 kN, determine a deformação normal nos
parafusos. Cada um deles tem 5 mm de diâmetro.


(conteúdo da Aula 6 tema 5)
Nota: 0.0

A εp = 0,81.10−3 mm/mmεp = 0,81.10−3 mm/mm

B εp = 0,85.10−3 mm/mmεp = 0,85.10−3 mm/mm

C εp = 0,96.10−3 mm/mmεp = 0,96.10−3 mm/mm

D εp = 1,02.10−3 mm/mmεp = 1,02.10−3 mm/mm


E εp = 2,54.10−3 mm/mmεp = 2,54.10−3 mm/mm

Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
Em barras compostas, os carregamentos podem estar localizados em seções
diferentes. A barra mostrada na figura está submetida à um conjunto de forças.
Determine a força normal interna no ponto C.

(conteúdo da Aula 4 tema 2)
Nota: 10.0

A Fc = 300 lb

B Fc = 550 lb

C Fc = 750 lb

D Fc = 950 lb
Você acertou!


E Fc = 1000 lb

Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais
Em projetos de resistência dos materiais, os engenheiros dimensionam estruturas para
que elas sejam submetidas a um nível de tensão (chamada de tensão admissível)
menor do que a tensão que o elemento pode suportar totalmente. Isto ocorre porque a
carga para qual o elemento é projetado pode ser diferente da carga realmente
aplicada, por diversos motivos. Entre os motivos citados abaixo, qual NÃO é previsto
de ser contemplado pelo uso do fator de segurança em projetos?
Nota: 10.0

A Corrosão atmosférica, deterioração ou desgaste provocado por exposição a intempéries tendem a deteriorar os materiais em serviço;

B As dimensões estipuladas no projeto de uma estrutura ou máquina podem não ser exatas por conta de erros de fabricação;

C As propriedades mecânicas de alguns materiais como madeira, concreto ou compósitos reforçados com fibras podem apresentar alta variabilidade;

D Os projetistas podem cometer erros no memorial de cálculo de seus projetos;
Você acertou!
SOLUÇÃO
Questão conceitual. Ver texto em Hibbeler – Resistência dos Materiais, página 32. Assunto visto na Aula 5 tema 2.

E Sobrecargas ou cargas de choques podem ser aplicadas no elemento projetado.


Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais
Na aula 5 tema 5 vimos como determinar o momento de inércia de
massa de diferentes elementos. A figura mostra um sistema do tipo
pêndulo composta por duas barras. Os elementos finos possuem massa
de 4 kg/m. Determine o momento de inércia do conjunto em relação a
um eixo perpendicular à página e que passa pelo ponto A.


(conteúdo da Aula 5 tema 5)
Nota: 0.0

A Ia = 0,01067 kg.m²

B Ia = 0,03467 kg.m²

C Ia = 0,0453 kg.m²



D Ia = 0,0532 kg.m²

E Ia = 0,0597 kg.m²

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
Determine a localização do centro de gravidade do triciclo. As
localizações dos centros de gravidade e os pesos de cada componente
aparecem tabelados na figura. Se o triciclo é simétrico em relação ao
plano x-y, determine a posição do centro de gravidade ¯xx¯ da moto.

(conteúdo da Aula 5 tema 1 e 2)
Nota: 10.0

A ¯x = 2,81 pésx¯ = 2,81 pés
Você acertou!



B ¯x = 2,92 pésx¯ = 2,92 pés

C ¯x = 3,06 pésx¯ = 3,06 pés

D ¯x = 3,14 pésx¯ = 3,14 pés

E ¯x = 3,26 pésx¯ = 3,26 pés

Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
Adaptado ENADE CIVIL 2011 – ENG I

Atualmente, observa-segrande crescimento da construção civil devido
ao aquecimento da economia. Os materiais mais utilizados são o
concreto e o aço. A figura a seguir mostra uma viga prismática
biapoiada. Considere a situação I, em que a viga foi dimensionada em
concreto armado C30, produzido in loco, com uma viga de seção
retangular 20 cm x 50 cm; e a situação II, em que a viga foi
dimensionada em um perfil 200 x 30, com área da seção transversal de
38 cm²; o aço utilizado nesse perfil foi o MR 250 (ASTM A36).

Dados: Peso específico do concreto = 25 kN/m³ e peso específico do aço
= 78,5 kN/m³. Assinale a alternativa que corresponde à carga uniforme
distribuída g, em kN/m, devido ao peso próprio da viga para o concreto e
para o aço, respectivamente.
(conteúdo da Aula 4 tema 2)
Nota: 0.0

A gc = 3,2 kN/m e ga = 0,3 kN/m

B gc = 2,5 kN/m e ga = 0,6 kN/m

C gc = 2,5 kN/m e ga = 0,3 kN/m
Aula 5 (Redução de um carregamento distribuído simples)

SITUAÇÃO I: Viga retangular de concreto:
Área: 20 cm x 50 cm
A carga distribuída uniforme para a viga de concreto é dada por:
gc = 25 kN/m³ x 0,2 m x 0,5 m = 25 kN/m³ x 0,01 m² = 2,5 kN/m
SITUAÇÃO II: Viga de seção I de aço:
Área: 38 cm² = 38x10-4 m²
A carga distribuída uniforme para a viga de concreto é dada por:
ga = 78,5 kN/m³ x 38x10-4 m² = 0,2983 kN/m

D gc = 3,2 kN/m e ga = 0,6 kN/m

E gc = 3,2 kN/m e ga = 0,8 kN/m

Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
O cabeçote H está acoplado ao cilindro de um compressor por seis
parafusos de aço. Se a força de aperto de cada parafuso for 4 kN,
determine a deformação normal nos parafusos. Cada um deles tem 5 mm
de diâmetro.


(conteúdo da Aula 6 tema 5)
Nota: 10.0

A εp = 0,81.10−3 mm/mmεp = 0,81.10−3 mm/mm

B εp = 0,85.10−3 mm/mmεp = 0,85.10−3 mm/mm

C εp = 0,96.10−3 mm/mmεp = 0,96.10−3 mm/mm

D εp = 1,02.10−3 mm/mmεp = 1,02.10−3 mm/mm
Você acertou!


E εp = 2,54.10−3 mm/mmεp = 2,54.10−3 mm/mm

Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais
No projeto de eixos, é necessário conhecer o torque aplicado em cada
ponto. O eixo, mostrado na figura, está apoiado por dois mancais de
deslizamento A e B. As quatro polias encaixadas no eixo são usadas para
transmitir potência ao maquinário adjacente. Sendo os torques aplicados
ás polias. Determine o torque interno no ponto D.

(conteúdo da Aula 4 tema 2)
Nota: 10.0

A Td = 55 lb.pés
Você acertou!



B Td = 60 lb.pés

C Td = 65 lb.pés

D Td = 75 lb.pés

E Td = 80 lb.pés

Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais
Na engenharia de projetos, o cálculo do centroide é fundamental.
Determine a localização ¯yy¯ do centroide da área da seção reta da viga.
Despreze as dimensões das soldas quinas em A e B.

(conteúdo da Aula 5 tema 2)
Nota: 0.0

A ¯y = 82,6 mmy¯ = 82,6 mm

B ¯y = 85,9 mmy¯ = 85,9 mm



C ¯y = 88,3 mmy¯ = 88,3 mm

D ¯y = 92,6 mmy¯ = 92,6 mm

E ¯y = 104,3 mmy¯ = 104,3 mm

Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
ENADE MECÂNICA 2011
Uma barra circular maciça, feita de aço ABNT 1020, de 500 mm de
comprimento, está apoiada nos pontos A e B. A barra recebe cargas de
800 N e 200 N, distantes, respectivamente, 120 mm e 420 mm do ponto
A, conforme mostra a figura a seguir.

Considerando o peso da barra desprezível e que o efeito da tensão
normal é muito superior ao da tensão cisalhante, assinale a alternativa
que corresponde ao diagrama de força cortante e de momento fletor,
respectivamente.
(conteúdo Aula 4 tema 3 ou 4)
Nota: 10.0

A




B



Você acertou!
Aula 4, temas 3 e 4 (Equações e diagramas de esforço cortante e momento fletor, e Relações entre carga distribuída, esforço cortante e momento fletor)



Com esses valores das reações de apoio e do carregamento, pode-se construir o diagrama de força cortante e posteriormente o de momento fletor.



C




D




E




Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais
No projeto de vigas, a carga resultante pode ser colocada no centroide da
seção. Determine ¯yy¯, que localiza o eixo x′x′ que passa pelo centroide
da área de seção transversal da viga T, e encontre o momento de
inércia ¯IxI¯x.

(conteúdo da Aula 5 tema 2 e 4)

Nota: 10.0

A ¯y = 200mm e Ix = 122.106 mm4y¯ = 200mm e Ix = 122.106 mm4

B ¯y = 202 mm e Ix = 132.106 mm4y¯ = 202 mm e Ix = 132.106 mm4

C ¯y = 205 mm e Ix = 212.106 mm4y¯ = 205 mm e Ix = 212.106 mm4

D ¯y = 207 mm e Ix = 222.106 mm4y¯ = 207 mm e Ix = 222.106 mm4

Você acertou!


E ¯y = 212 mm e Ix = 232.106 mm4y¯ = 212 mm e Ix = 232.106 mm4

Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
Os diâmetros das hastes AB e BC são 4 mm e 6 mm, respectivamente.
Se for aplicada uma carga de 8 kN ao anel em B, determine a tensão
normal média em cada haste se θ = 60°θ = 60°.


(conteúdo da Aula 5 tema 1)
Nota: 10.0

A σAB = 367,6 MPa e σBC = 326,7 MPaσAB = 367,6 MPa e σBC = 326,7 MPa
Você acertou!


B σAB = 367,6 MPa e σBC = 429,2 MPaσAB = 367,6 MPa e σBC = 429,2 MPa

C σAB = 285,4 MPa e σBC = 429,2 MPaσAB = 285,4 MPa e σBC = 429,2 MPa

D σAB = 285,4 MPa e σBC = 326,7 MPaσAB = 285,4 MPa e σBC = 326,7 MPa

E σAB = 285,4 MPa e σBC = 396,5 MPaσAB = 285,4 MPa e σBC = 396,5 MPa

Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais
Os dois cabos de aço AB e AC são usados para suportar a carga. Se
ambos tiverem uma tensão de tração admissível
σadm = 200 MPaσadm = 200 MPa, determine o diâmetro exigido para cada
cabo se a carga aplicada for P=5 kN.


(Conteúdo da Aula 5 tema 2)
Nota: 0.0

A dAB = 4,77 mm e dAC = 5,31 mm

B dAB = 5,26 mm e dAC = 5,48 mm


C dAB = 5,78 mm e dAC = 5,72 mm

D dAB = 5,89 mm e dAC = 5,72 mm;

E dAB = 6,02 mm e dAC = 5,96 mm;

•


http://www.uninter.com/

Mais conteúdos dessa disciplina

Respostas disponíveis nesse material

Mais conteúdos dessa disciplina
