1


Treinamento MICOM P139



Proteção de Alimentadores e Controle










Schneider Electric – Unidade Lapa . São Paulo, SP
Fevereiro 2012

Advanced Services - Automation Brazil



2




































Schneider Electric
São Paulo
SP/Unidade Lapa
Nome Função Data
Elaboração André Nogueira Senior Protection Engineer 30/03/2012
Revisão Tiago castelo Service Protection Engineer 30/03/2012
Revisão Giovani Picheli Support Engineer 08/05/2012
Revisão FelipeTerra Protection Engineer 15/05/2012
Revisão Tiago Castelo Service Protection Engineer 05/06/2012
Revisão
Revisão
Revisão



3
Índice

1. Introdução ____________________________________________________________ 7
2. Aplicação e Escopo _____________________________________________________ 7
2.1. Funções de Proteção, Controle, Comunicação e Medição Analógica de
Monitoramento ____________________________________________________________ 8
2.2. Diagrama Funcional _________________________________________________ 10
3. Parametrização _______________________________________________________ 11
3.1. Parameters / Device Id________________________________________________ 11
3.2. PARAMETERS / CONFIG. PARAMETERS _____________________________ 12
3.2.1. LOC ____________________________________________________________ 12
3.2.2. Parameters / Config. Parameters / PC _________________________________ 14
3.2.3. Parameters / Config. Parameters / COMM1 ____________________________ 15
3.2.4. Parameters / Config. Parameters / COMM2 ____________________________ 16
3.2.5. Parameters / Config. Parameters / IEC ________________________________ 17
3.2.6. Parameters / Config. Parameters / IRIGB ______________________________ 19
3.2.7. Parameters / Config. Parameters / GOOSE _____________________________ 20
3.2.8. Parameters / Config. Parameters / INP e OUTP _________________________ 21
3.2.9. Parameters / Config. Parameters / LED ________________________________ 22
3.2.10. Parameters / Config. Parameters / ____________________________________ 24
3.3. PARAMETERS / FUNCTION PARAMETERS ___________________________ 26
3.4. Parameters / Function Parameters / Global _______________________________ 26
3.4.1. PC, COMM2, OUTP _______________________________________________ 26
3.4.2. MAIN ___________________________________________________________ 27
3.4.3. Parameters / Function Parameters / Global/ PSS – SFMON – FT_DA – FT_RC
 32
3.4.4. Parameters / Function Parameters / General Functions ___________________ 33
3.4.5. Parameters / Function Parameters / Parameter subset 1 __________________ 36
4. Configuração e Programação Lógica ______________________________________ 41
4.1. Configuração de Fábrica _____________________________________________ 41
4.2. Identificação das Placas de Entradas e Saídas ____________________________ 42
4.3. Roteiro de Configuração ______________________________________________ 43
4.3.1. Configuração do Visor Frontal _______________________________________ 43
4.3.1.1. Bay ___________________________________________________________ 44
4.3.1.2. DEV/IO Config _________________________________________________ 47

4
4.3.1.3. Posição e Controle do Disjuntor ____________________________________ 48
4.3.1.4. Posição e Controle das Seccionadoras _______________________________ 49
4.3.1.5. Comandos ______________________________________________________ 51
4.3.1.6. Sinais _________________________________________________________ 53
4.3.1.7. Procedimento Para Descarregar o BTC no P139 ______________________ 54
4.4. Configuração Básica de Ajustes (settings) ________________________________ 60
4.4.1. Entradas Digitais __________________________________________________ 60
4.4.2. Saídas Digitais ____________________________________________________ 61
4.4.3. LEDs ____________________________________________________________ 61
4.4.4. MAIN ___________________________________________________________ 62
4.4.5. Função de Proteção de Falha de Disjuntor - BF _________________________ 63
4.4.6. Religamento ______________________________________________________ 64
4.4.6.1. Habilite a função de Auto-Religamento e Escolha das Funções de Partida _ 64
4.4.6.2. Bloqueio das Funções Instantâneas Durante o Ciclo de Religamento ______ 66
4.4.6.3. Configuração dos parâmetros do Auto-Religamento ____________________ 67
4.4.6.4. Diagrama em Blocos do Auto-Religamento ___________________________ 68
4.4.6.5. Alarme de Falha de Equipamento (wath dog) _________________________ 68


5
Índice Tabelas

Tabela 1 – Funções de Proteção do relé P139. ______________________________________________ 9
Tabela 2– Funções de Controle do Relé P139. ______________________________________________ 10
Tabela 5- Parametrização da Função LOC do P139. ________________________________________ 13
Tabela 6- Detalhamento da configuração da porta de comunitação serial COMM1 ______________ 16
Tabela 7– Detalhamento da configuração da porta de comunitação serial COMM2. _____________ 17
Tabela 8 – Detalhamento da configuração básica da IEC 61850. _______________________________ 18
Tabela 9 - Exemplo de uso de leds. ________________________________________________________ 23
Tabela 10– Detalhamento das funções de proteção ajustadas. ________________________________ 25
Tabela 11 – Configurações para PC, COMM2, OUTP ________________________________________ 26
Tabela 12 – Configuração do MAIN ________________________________________________________ 27
Tabela 13 – Configuração do MAIN (continuação) ___________________________________________ 29
Tabela 14 - Configuração do MAIN (continuação 2) __________________________________________ 31
Tabela 15 - PSS – SFMON – FT_DA ______________________________________________________ 32
Tabela 16 – FT_RC _____________________________________________________________________ 33
Tabela 17 – Detalhamento General Functions. ______________________________________________ 33
Tabela 18 – Detalhamento da aba Parameters subset1 pasta MAIN. _________________________________ 36
Tabela 19 – Detalhamento da aba Parameters subset1 pasta DTOC. __________________________ 37
Tabela 20 – Detalhamento da aba Parameters subset1 pasta IDMT1. ________________________________ 38
Tabela 21 – Detalhamento da aba Parameters subset1 pasta ARC. ____________________________ 40
Tabela 22 – Configuração dos parâmetros do auto-religamento _______________________________ 67



















6


Índice Figuras



Fig. 1 – Diagrama funcional do P139 ______________________________________________________ 10
Fig. 2 - Interface gráfica no MiconS1 do P139 para o caminho a). _____________________________ 11
Fig. 3 - Interface gráfica no MiconS1 do P139 para o caminho b). ______________________________ 12
Fig. 4 - Modelo do relé P139. _____________________________________________________________ 12
Fig. 5 - Display da função LOC. __________________________________________________________ 12
Fig. 6 - Configuração de comunicação entre um PC e o relé P139 (frontal). _____________________ 14
Fig. 7 - Configuração da porta de comunitação serial COMM1 (Porta de comunicação traseira). ___ 15
Fig. 8 – Configuração da porta de comunicação serial COMM1. _______________________________ 15
Fig. 9 - Configuração daporta de comunicação serial COMM2. _______________________________ 16
Fig. 10 – Configuração básica da IEC 61850. _______________________________________________ 17
Fig. 11 - Interface de sincronização por sinal de IRIGB. ______________________________________ 19
Fig. 12 - Ligações entre as variáveis GOOSE da rede IEC. ___________________________________ 20
Fig. 13 - Pasta INP. _____________________________________________________________________ 21
Fig. 14 – Função Oper. __________________________________________________________________ 21
Fig. 15 – Função OUTP. _________________________________________________________________ 21
Fig. 16 – Configuração dos Leds __________________________________________________________ 22
Fig. 17 – Painel frontal do P139. __________________________________________________________ 22
Fig. 18 – Habilitação das funções de proteção desejada. _____________________________________ 24
Fig. 19 – PC, COMM2, OUTP_____________________________________________________________ 26
Fig. 20 – Configuração MAIN._____________________________________________________________ 27
Fig. 21 - Esquema de ligação STANDARD. ________________________________________________ 28
Fig. 22 – Diagrama lógico. _______________________________________________________________ 30
Fig. 23 – Configuração General Functions. _________________________________________________ 33
Fig. 24 – Configuração de Parameters subset1. _____________________________________________ 36
Fig. 25 – Retirar o relé de serviço configurado. ______________________________________________ 41
Fig. 26 – Configuração de bay. ___________________________________________________________ 44
Fig. 27 – Inserção de nome nas barras. ____________________________________________________ 45
Fig. 28 – Construção de Bays. ____________________________________________________________ 46
Fig. 29 – Configuração de Comandos. _____________________________________________________ 46
Fig. 30 – Configuração de Hardware. ______________________________________________________ 47
Fig. 31 – Tela de External Devices De3fined Previously. ______________________________________ 48
Fig. 32 – Tela “2”. _______________________________________________________________________ 51
Fig. 33 – Compilação conforme o BTC _____________________________________________________ 54


7
1. Introdução
O funcionamento e operação de relés MiCOM SCHNEIDER são descritos com
detalhe em seus manuais, porém, devido à grande quantidade de informações que
esta documentação possui, surgiu a necessidade de produzir um material didático e
resumido, para que engenheiros e técnicos possam se familiarizar e utilizar o
equipamento em menor tempo.
O objetivo desta apostila é prover, através de uma didática simples e prática, um
meio para treinamento e estudo de tal forma que o profissional de proteção, seja
capaz de programar, parametrizar e testar o relé.
Contudo espera-se que, para um maior entendimento deste treinamento, o
profissional já esteja familiarizado com os conceitos e filosofia de proteção de
sistemas elétricos, bem como com o software MiCOM S1 Studio para comunicação,
programação, parametrização e teste dos relés MiCOM SCHNEIDER.

2. Aplicação e Escopo

O relé de sobrecorrente e controle P139 é uma solução integrada para proteção
e controle de sistemas elétricos em média e alta tensão.
Suas funções de proteção são projetadas para controlar até 06 chaves
eletricamente controladas (disjuntores ou seccionadoras) com informação de
posição (aberto/fechado). O relé MiCOM P139 possui quase 300 tipos de bays
predefinidos armazenados em sua memória e permite também a instalação de bays
desenvolvidos pelo usuário, de acordo com as suas necessidades específicas.
O P139 possui uma grande quantidade de funções de proteção que podem
operar e serem configuradas individualmente.
Seu sofisticado sistema de programação lógica permite atender a uma grande
variedade de aplicações e projetos.
Possui projeto baseado em placas modulares, instaladas em caixa de alumínio.
O relé P139 disponibiliza:

• 4 entradas de medição de corrente
• 4 ou 5 entradas de medição de tensão
• 8 ou 14 relés de saída, livremente configuráveis
• 6 entradas digitais (opto-acoplador) e 6 relés de saída para controlar 3
chaves
ou
• 12 entradas digitais (opto-acoplador) e 12 relés de saída para controlar 6
chaves
• 4, 8 ou 28 entradas digitais adicionais


O relé P139 pode ser configurado diretamente em seu painel frontal, via PC, ou
por portas de comunicação opcionais (canal 1 ou 2).


8
A porta de comunicação COMM1 pode ser utilizada para o sistema de controle
da subestação ou sistema de telecomando (IEC 60870-5-103, IEC 870-5-101, DNP 3.0,
Modbus ou Courier) ou interface IEC 61850.

A porta de comunicação COMM2 pode ser utilizada apenas para comunicação
em IEC 60870-5-103 para controle remoto.

A sincronização do relógio externo pode ser realizada usando a entrada IRIGB
opcional.

Um link direto para outros equipamentos de proteção MiCOM pode ser
configurado através da aplicação da interface opcional InterMiCOM (COMM3).


2.1. Funções de Proteção, Controle, Comunicação e Medição
Analógica de Monitoramento
Na tabelas abaixo, estão referidas e detalhadas as seguintes funções:
• Proteção – Tabela 1;
• Controle – Tabela 2;
• Comunicação – Tabela 3;
• Medição Analógica de Monitoramento – Tabela 4.



























9
Tabela 1 – Funções de Proteção do relé P139.























Funções de Proteção P139
50/51 P,Q,N DTOC Sobrecorrente de tempo definido, 04 estágios, seleção por fase (incluindo sequência
negativa)
padrão
51 P,Q,N (IDMT1, IDMT2) Sobrecorrente de tempo inverso, 01 estágio, seleção por fase (incluindo sequência negativa) padrão
67 P,N SCDD Determinação da direcionalidade da corrente de curto-circuito de Fase padrão
50 SOTF Fechamento Sobre Defeito padrão
85 PSIG Teleproteção padrão
79 ARC Religamento (Trifásico) padrão
25 ASC Verificação de Sincronismo opcional
67W/YN GFDSS Determinação da direcionalidade da corrente de curto-circuito de Neutro padrão
 TGFD Determinação da direcionalidade da corrente de curto-circuito de Neutro Transiente opcional
37/48/49/
49LR/50S/66
MP Proteção de Motores padrão
49 THERM Sobrecarga Térmica padrão
46 I2> Sobrecorrente de Sequência Negativa padrão
27/59/47 V<> Sub e Sobretensão padrão
81 f<> Sub e Sobrefrequência padrão
32 P<> Sub e Sobrepotência Direcional padrão
50BF CBF Falha de Disjuntor padrão
 CBM Supervisão do Disjuntor padrão
 MCMON Monitoramento do Circuito de Medição padrão
 LIMIT Monitoramento de valores limites padrão
 LOGIC Lógica Programável padrão

10
Tabela 2– Funções de Controle do Relé P139.





2.2. Diagrama Funcional
O diagrama funcional do Relé P139 e´apresentado na figura 1.




Fig. 1 – Diagrama funcional do P139






Funções de Controle P139

DEV01 to DEV10 Controle e monitoramento de três ou seis unidades de manobra padrão
 CMD_1 Comando Monopolar padrão
 SIG_1 Sinal Monopolar padrão
 ILOCK Intertravamento padrão
 COUNT Contador padrão

Tabela 3– Funções de Comunicação do Relé P139.

Funções de Comunicação P139

COMM1, COMM2
IRIGB
COMM3
2 portas seriais de comunicação
IRIG-B
InterMiCOM interface serial
opcionalTabela 4– Funções de Medição Analógica de Monitoramento do Relé P139.

Funções de Medição Analógica de Monitoramento P139

MEASI
MEASO
Saídas 20mA input, 2 x 20mA,
Entradas para resistores de temperatura
opcional


11
3. Parametrização
A parametrização do relé P139 é feita na pasta Parameters, dividida em três
pastas principais:

• Parameters
- Device ID � Informações sobre hardawe e software;
- Config. Parameters � Seleção das Funções Ativas,
comunicação e configuração de entradas e
saídas digitais;
- Function parameters � Parametrização das Funções Ativas;

3.1. Parameters / Device Id
As figuras 2 e 3 mostram a interface gráfica do MiCOM S1 Studio para o relé
P139 com detalhamento quanto a cada subfunção especificada. A figura 4 vem
mostrar o design no dispositivo.

a) Parameters>>Device ID>> DVICE

1. Software version � versão do softrare;
2. F number � Número de Série




Fig. 2 - Interface gráfica no MiconS1 do P139 para o caminho a).












12
b) Parameters>>Device ID>> LOC

1. Local HMI exists � Informa se o painel frontal está conectado ao
IHM removível (opcional)



Fig. 3 - Interface gráfica no MiconS1 do P139 para o caminho b).

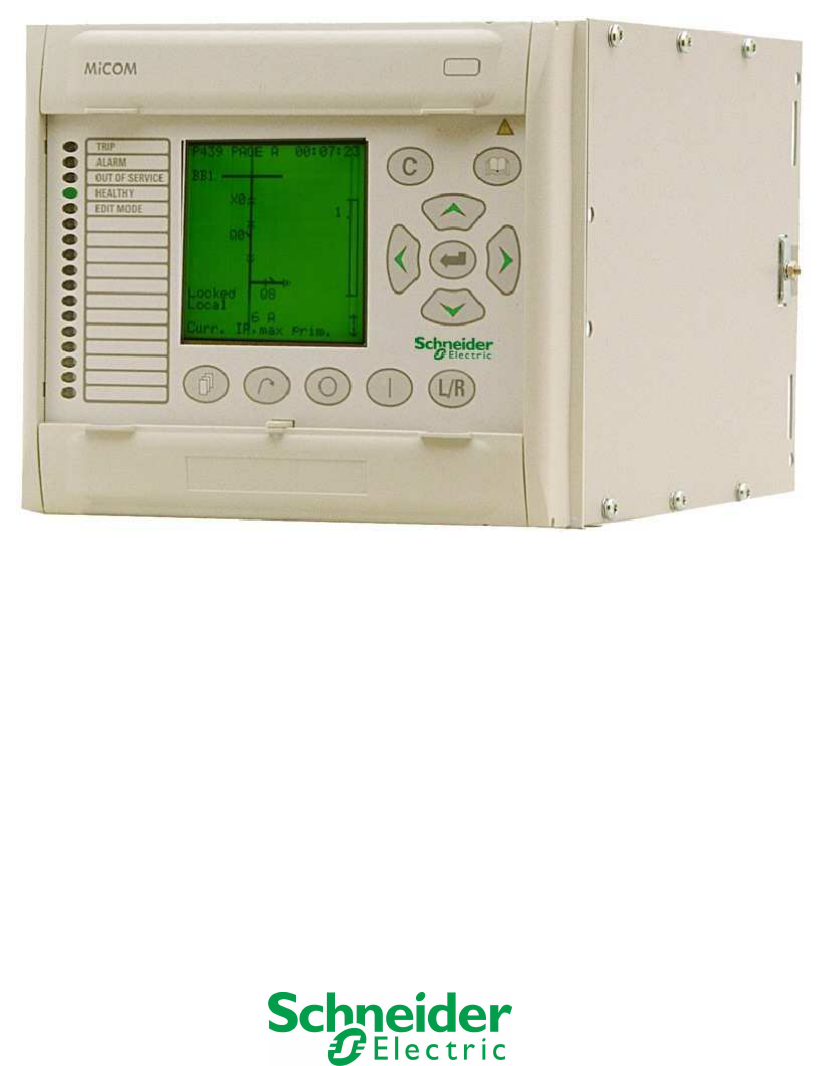

Fig. 4 - Modelo do relé P139.
3.2. PARAMETERS / CONFIG. PARAMETERS
Seleção das Funções Ativas, comunicação e configuração de entradas e
saídas digitais.
3.2.1. LOC

A figura 5 mostra a configurações de DISPLAY. A tabela 5 detalha a
parametrização LOC no P139.



Fig. 5 - Display da função LOC.



13
Tabela 5- Parametrização da Função LOC do P139.

Language Reference language Escolha do Idioma - Reference language =
Inglês
Decimal delimiter Dot Ponto decimal: 132.43 kV or 132,43 kV
Displ. ext.dev.desig With Mostrar a designação da chave no inferior do
display
Display L/R With Mostrar 'Local' or 'Remote' no display
Displ. interl. stat. With Mostrar estados 'Locked' or 'Unlocked' no
display
Designation busbar
1
BB1 Identificação da Barra 1
Designation busbar
2
BB2 Identificação da Barra 2
Designation busbar
3
BB3 Identificação da Barra 3
Designat. bus sect.1 BSa Identificação da Seção da Barra
Designat. bus sect.2 BSb Identificação da Seção da Barra
Character set Character set 1 Simbologia das Chaves e Estados no Bay
Fct. assign. L/R key R <-> L Controle Local ou Remoto (R <-> L ou R & L
<-> L)
Fct. reset key Without function Por definição, a tecla "C" permite resetar
LEDs e Alarmes. É possível parametrizar este
ajuste para outras funções, tais como resetar
contatos ou comandos.
Exemplo:
040.015 OUTP Reset latch. EXT
or 040.138 MAIN Reset Latch.trip EXT
Fct. read key Without function Tecla de acesso direto para mostrar
informações, tais como registro de eventos.
Exemplo:
003.000 FT_RC Fault Recording 1
Fct. menu jmp list 1 Without function Uma lista de parâmetros pode ser acessada
rapidamente através de uma function key
ou uma logic input
Fct. menu jmp list 2 Without function
Fct. Operation Panel Without function Configuração do Display padrão do relé.
Podem ser configurados até 28 dados, tais
como data, hora, corrente, tensão, ângulos,
etc.
Fct. Overload Panel Without function Parâmetro ligado a função THERM. Indica
valores pré-definido pelo usuário no display
em caso de sobrecarga, tais como corrente,
potência, etc.
Fct. Grd.Fault Panel Without function Parâmetro ligado a função TGFD. Indica
valores pré-definido pelo usuário no display
em caso de curto-circuito fase-neutro, tais
como corrente, potência, etc.
Fct. Fault Panel Without function Indica valores pré-definido pelo usuário no
display em caso de falha, tais como corrente,
potência, etc.
Fct. Signal Panel Without function Indica valores pré-definido pelo usuário no
display em caso de atuação de um sinal
(SIG_1), tais como falha de TP (M.c.b. trip V),
SF6 (ACR BC Drive Redy External), etc
Aut.activ.Sign.Panel Activation off Ativação do Painel de Sinais

14
Stat.ind.Sign.Panel Filled box Tipo de Display do painel de sinais (caixas ou
colunas)
Indicat.Sign.Panel Without signalling Tipo de sinalização (caixas ou linhas
piscantes)
Sign.caus.Sign.Panel All status changes Sinalização com todo tipo de mudança de
estado ou apenas de estado de nível baixo (0)
para alto (1).
Fct.asg. num. displ. MAIN Current A prim. --
>
Valores numéricos a serem exibidos no
Painel do Bay (corrente, tensão, freqüência,
etc)
Fct. asg. bar displ. Without function Variável a ser exibida em formato de barra
Bar display type No bar display Tipo de barra (horizontal ou vertical)
Scal. bar display I 1.2 Inom Escala da barra em função de corrente
Scal. bar display V 1.2 Vnom Escala da barra em função de tensão
Display bar scale Yes Ativar ou desativar o display de barra
Hold-time for Panels 5 s Tempo de transição para exibição de valores
no painel ativo
Autom. return time 60 s Após este tempo, o relé volta ao painel
original
Return time select. 60 s Se o usuário não executa um comando, a
seleção da chave de pátio é desativada.
Return time illumin. 60 s Após este tempo, caso o usuário não execute
ações no painel frontal, o display volta a sua
iluminação normal.

3.2.2. Parameters / Config. Parameters / PC
A figura 6 mostra a configuração de comunicação entre um PC e o relé através
da porta de comunicação frontal.



Fig. 6 - Configuração de comunicação entre um PC e o relé P139 (frontal).

Nesta pasta devem ser configurados apenas os seguintes itens:

• Bay address 1 � endereço do bay
• Device address1 � endereço do relé
• Baud rate � 115.2 kBaud velocidade (19200 para modelos com placa
redundante)
• Parity bit � Even paridade

OBS: Sendo que Bay address e Device address devem ser iguais.

15
3.2.3. Parameters / Config. Parameters / COMM1
A COMM1 pode ser RS485 ou fibra óptica (selecionada em etapa de compra)
A tabela 6 mostra a configuração da porta de comunicação serial COMM1. A figura 8
já referencia a configuração do MiconS1.



Fig. 7 - Configuração da porta de comunitação serial COMM1 (Porta de comunicação traseira).




Fig. 8 – Configuração da porta de comunicação serial COMM1.























16
Tabela 6- Detalhamento da configuração da porta de comunitação serial COMM1

Function group
COMM1
With Ativação da porta de comunicação
General enable USER Yes
Basic IEC870-
5enable
Yes Ativação do protocolo especificado em projeto
Addit. -101 enable No
Addit. ILS enable No
MODBUS enable No
DNP3 enable No
COURIER enable No
Communicat.
protocol
COMM1 IEC 870-5-103 Seleção do protocolo ativado

 -103 prot. variant xxx
Line idle state Light on / high
Baud rate 19.2 kBaud Velocidade
Parity bit Even Paridade
Dead time monitoring Yes
 Mon. time polling 25 s
Octet comm. address 1 Endereço do Equipamento
Test monitor on No
 Name of
manufacturer
SCHNEIDER
Octet address ASDU 1 Endereço idêntico ao "Octet comm. Address"

3.2.4. Parameters / Config. Parameters / COMM2

A figura 9 e a tabela 7 mostram a configuração da porta de comunicação
serial COMM2 e respectivamente, um detalhamento das funções neste item.
Obs: Disponível apenas emRS485 com protocolo IEC60870-5-103, também
conhecida como porta de engenharia.




Fig. 9 - Configuração da porta de comunicação serial COMM2.


17

Tabela 7– Detalhamento da configuração da porta de comunitação serial COMM2.

Function group
COMM2
With Ativação da porta de comunicação
General enable USER Yes
Line idle state Light on / high
Baud rate 19.2 kBaud Velocidade
Parity bit Even Paridade
Dead time monitoring Yes
Mon. time polling 25 s
Positive ackn. fault No
Octet comm. address 1 Endereço do Equipamento
Name of
manufacturer
SCHNEIDER
Octet address ASDU 1 Endereço idêntico ao "Octet comm. Address"
Spontan. sig. enable None
Select. spontan.sig. Without function
Transm.enab.cycl.dat Without
Cycl. data ILS tel. Without function
Delta V 3.0 %Vnom
Delta I 3.0 %Inom
Delta P 15.0 %Snom
Delta f 2.0 %fnom
Delta meas.v.ILS tel 3.0
Delta t 1 min

3.2.5. Parameters / Config. Parameters / IEC
A figura 10 e tabela 8 mostram, respectivamente a configurações básicas de
IEC 61850 e seu detahamento.



Fig. 10 – Configuração básica da IEC 61850.















18

Tabela 8 – Detalhamento da configuração básica da IEC 61850.

Function group IEC With Ativação da porta de comunicação
General enable USER Yes
Switch Config. Bank don't execute Para garantir a coerência entre IEC, GOOSE e
configuração GSSE, é necessário executar
essa configuração individualmente após uma
modificação em uma destes 3 menus
Active Config. Name PX 139 Nome do arquivo de configuração IEC ativo
Active Config. Vers. 1.0(edited) Versão do arquivo de configuração IEC ativo
Inact. Config. Name PX 139 Nome do arquivo de configuração IEC inativo
Inact. Config. Vers. 220.1.01(edited) Versão do arquivo de configuração IEC inativo
IED name UCPA1 Nome IEC do equipamento
IP address 10.60.14.106 Endereço IP do IED
Subnet mask 255.255.255.0 Mascara da rede
Gateway address 10.60.14.1 Gateway
SNTP server 1 IP 10.60.14.101 IP do servidor de tempo
SNTP server 2 IP 0.0.0.0 IP do segundo servidor de tempo
Diff. local time -180 min Diferença de tempo entre o meridiano
Greenwich e o IED
Diff. dayl.sav. time 60 min Diferença de tempo entre o horário normal e o
de verão
Switch.dayl.sav.time No Ativar horário de verão
Dayl.sav.time start Last Data de início do horário de verão
Dayl.sav.time st. d Sunday
Dayl.sav.time st. m March
Dayl.sav.t.st.0:00 + 120 min Data e hora final do horário de verão
Dayl.sav.time end Last
Dayl.sav.time end d Sunday
Dayl.sav.time end m October
Dayl.sav.t.end 0:00+ 180 min

Os itens Active Config. Name, Active Config. Vers., Inact. Config. Name, Inact.
Config. Vers., IED name, IP address, Subnet mask, Gateway address, SNTP server
1 IP e SNTP server 2 IP são configurados no arquivo MCL, específico para IEC
61850 e são disponibilizados no settings do P139 apenas para informação.

19
3.2.6. Parameters / Config. Parameters / IRIGB
A interface de sincronização por sinal de IRIGB é um item opcional do P139 e
é mostrada na figura 11.



Fig. 11 - Interface de sincronização por sinal de IRIGB.

A configuração completa para ocorrer a sincronização é feita em duas pastas.
Para ativar a porta de sinal IRIGB na pasta “Parameters / Config. Parameters /
IRIGB” configura-se:

• Function group IRIGB � With
• General enable USER� Yes

Para ativar o sinal, na pasta “Parameters / Config. Parameters / MAIN” configura-se:

• Prim.Source TimeSync� IRIG-B

Caso uma haja uma segunda segunda fonte de sincronização, deve-se
parametrizar em “BackupSourceTimeSync” e ajustar “Time sync. time-out” para que
o relé comute para a porta ativa após decorrido o tempo ajustado.


20
3.2.7. Parameters / Config. Parameters / GOOSE

Nesta pasta são configuradas as ligações entre as variáveis GOOSE da rede
IEC (entrada e saída configuradas no arquivo MCL) e as variáveis internas do P139
(Figura 12).





Fig. 12 - Ligações entre as variáveis GOOSE da rede IEC.

Neste exemplo, o GOOSE de saída 1 (Output 1 fct.assig.) é acionado pela
atuação da função de proteção de falha de disjuntor do relé (CBF Trip command
t1). A função de entrada “Input 1 fct.assig.” está ligada a um determinado GOOSE
de outro IED (conforme configurado no arquivo MCL) e aciona a entrada lógica 1 do
relé (LOGIC Input 1 EXT) que executará funções lógicas no equipamento.




21
3.2.8. Parameters / Config. Parameters / INP e OUTP
Na pasta INP são relacionadas as entradas digitais físicas do equipamento
com as entradas lógicas (ex.: LOGIC Input 1 EXT), posição de equipamentos ou
outras funções, tais como bloqueios de funções de proteção, um trip externo, etc. A
figura 13 demonstra a pasta INP.



Fig. 13 - Pasta INP.

A função Oper. mode de cada entrada digital informa ao P139 se ela será
ativa em nível alto (true) com tensão (hight) e nível baixo (false) sem tensão, ou
nível alto (true) sem tensão (low) e nível baixo (false) com tensão (figura 14).



Fig. 14 – Função Oper.

As saídas digitais são configuradas na pasta OUTP, atribuindo a cada saída
uma variável interna que provocará sua atuação, tais como trip ( Gen. trip
command), comando de fechamento de disjuntor (DEV01 Close command), alarme
de falha interna (wath dog, MAIN Blocked/faulty), etc (Figura 15).



Fig. 15 – Função OUTP.

As saídas digitais podem ser configuradas para aturem conforme comando
(“ES updating), com reset manual (“ES manual reset), normalmente fechadas (“NE
updating”) ou normalmente fechadas com reset manual (“NE manual reset”).


22
3.2.9. Parameters / Config. Parameters / LED
A figura 16 mostra a configuração e uso dos leds do relé. Já na figura 16, é
mostrado o painel frontal do equipamento.
A tabela 17 apresenta um exemplo do uso dos leds no relé.



Fig. 16 – Configuração dos Leds




Fig. 17 – Painel frontal do P139.

Apenas um sinal pode ser associado a cada LED, mas podem-se utilizar
lógicas para combinar vários sinais para acionar um LED.
O LED pode ser Vermelho, Verde ou Amarelo, dependendo do modelo
especificado. Para acionar um LED amarelo, acione com o mesmo sinal os LEDs
Vermelho e Verde.










23

Tabela 9 - Exemplo de uso de leds.

Fct.assig. H 1 green MAIN Healthy Led verde aceso indica relé em bom
funcionamento
Fct.assig. H 2 yell. MAIN Blocked/faulty Relé fora de serviço
Fct.assig. H 3 yell. SFMON Warning (LED) Indicação de alarme
Fct.assig. H 4 red MAIN Gen. trip signal 1 Led vermelho indica trip - reset manual
Fct.assig. H 5 red DTOC Trip signal tI> LEDS Programáveis
Fct.assig. H 6 red IDMT1 Trip signal tIref,P>
Fct.assig. H 7 red DTOC Trip signal tIN>
Fct.assig. H 8 red IDMT1 Trip signal tIref,N>
Fct.assig. H 9 red LOGIC 1 set externally
Fct.assig. H10 red ARC Blocked
Fct.assig. H11 red LOGIC 2 set externally
Fct.assig. H12 red LOGIC Input 1 EXT
Fct.assig. H13 red ARC Reclosure successful
Fct.assig. H14 red LOGIC Output 4
Fct.assig. H15 red LOGIC Output 6
Fct.assig. H16 red GOOSE IED link faulty
Fct.assig. H17 red LOC Edit mode
Operating mode H 1 ES updating Modo de Operação:
 ES - Energizado com Sinal
 NE - Normalmente Energizado

updating =conforme sinal de comando
manual reset = persistente com reset manual
(menu ou input ou botão “C” do painel frontal)



 reset (fault) = persistente com reset pela
ocorrência de nova atuação da proteção
 reset (syst.dist) = persistente com reset pela
ocorrência de nova oscilografia
 “bl.” = LED piscante
Operating mode H 2 ES updating
Operating mode H 3 ES updating
Operating mode H 4 ES reset (fault)
Operating mode H 5 ES reset (fault)
Operating mode H 6 ES reset (fault)
Operating mode H 7 ES reset (fault)
Operating mode H 8 ES reset (fault)
Operating mode H 9 ES updating
Operating mode H 10 ES updating
Operating mode H 11 ES updating
Operating mode H 12 ES updating
Operating mode H 13 ES manual reset
Operating mode H 14 ES updating
Operating mode H 15 ES updating
Operating mode H 16 ES updating
Operating mode H 17 ES updating






24
3.2.10. Parameters / Config. Parameters /
Neste campo, Habilita-se as funções de proteção desejadas conforme a figura
18. Na tabela 10 as funções serão detalhadas para melhor compreensão.



Fig. 18 – Habilitação das funções de proteção desejada.















25
Tabela 10– Detalhamento das funções de proteção ajustadas.

DTOC Sobrecorrente de Tempo Definido
IDMT1 Sobrecorrente de Tempo Inverso
1
IDMT2 Sobrecorrente de Tempo Inverso
2
SCDD Direcionalidade de Curto-circuito
de fase
SOTF Fechamento sobre falha
PSIG Teleproteção
ARC Religamento
ASC Sincronismo
GFDSS Direcionalidade de Curto-circuito
de fase-neutro
MP Proteção de Motores
THERM Proteção Térmica
I2> Sobrecorrente de Seqüência
Negativa
V<> Sub e Sobretensão
f<> Sub e Sobrefrequência
P<> Sub e Sobrepotência
CBF Falha de Disjuntor
CBM Monitoramento do Disjuntor
MCMON Monitoramento do Circuito de
Medição
LIMIT Monitoramento de Valores
Limites
LOGIC Lógica Programável
DEV01 Controle e Monitoramento da
Chave 1
DEV02 Controle e Monitoramento da
Chave 2
DEV03 Controle e Monitoramento da
Chave 3
DEV04 Controle e Monitoramento da
Chave 4
DEV05 Controle e Monitoramento da
Chave 5
DEV06 Controle e Monitoramento da
Chave 6
DEV07 Controle e Monitoramento da
Chave 7
DEV08 Controle e Monitoramento da
Chave 8
DEV09 Controle e Monitoramento da
Chave 9
DEV10 Controle e Monitoramento da
Chave 10
CMD_1 Comando monopolar
SIG_1 Sinal Monopolar
COUNT Contador




26
3.3. PARAMETERS / FUNCTION PARAMETERS
Parametrização das Funções Ativas em Config. Parameters.

3.4. Parameters / Function Parameters / Global
3.4.1. PC, COMM2, OUTP


Fig. 19 – PC, COMM2, OUTP


Tabela 11 – Configurações para PC, COMM2, OUTP
PC Command blocking Permite o bloqueio de controle do relé por esta
porta, por exemplo alterações de settings ou
lógicas.
 Sig./meas.val.block. Permite o bloqueio de envio de valores de
sinais e medições por esta porta
COMM2

Command block. USER Permite o bloqueio de controle do relé por esta
porta
Sig./meas.block.USER Permite o bloqueio de envio de valores de
sinais e medições por esta porta
OUTP Outp.rel.block USER Bloqueio da operação de contatos para efetuar
testes no relé



27
3.4.2. MAIN


Fig. 20 – Configuração MAIN.

Tabela 12 – Configuração do MAIN

Device on-line Yes (= on) Proteção em serviço (se = ON, fora de serviço)
Test mode USER No Se = YES, relé em modo teste. Sinais e
medições do relé enviados via protocolo de
comunicação receberão a TAG "test mode"
Nominal frequ. fnom 60 Hz Freqüência nominal da rede primária
Phase sequence A - B - C Seqüência de fasorial de fase de tensão
Time tag 1stEdge,OpMem sorted Para sinais adquiridos a partir da entrada física
e enviado através de interface de
comunicação, podemos definir se:
 estampa de tempo é realizada antes ou após a
filtragem de entrada
 dados são classificados em ordem
cronológica na memória
Inom C.T. prim. 600 A Corrente Nominal Primária do TC de Fase
IN,nom C.T. prim. 600 A Corrente Nominal Primária do TC de Neutro
Vnom V.T. prim. 13.8 kV Tensão Nominal Primária do TP de Fase
VNG,nom V.T. prim. 13.8 kV Tensão Nominal Primária do TP de Neutro
Vref,nom V.T. prim. 13.8 kV Tensão Nominal Primária do TP de Fase da
Barra
Inom device 5.0 A Corrente Nominal Secundária do TC de Fase
IN,nom device 5.0 A Corrente Nominal Secundária do TC de Neutro
Vnom V.T. sec. 115 V Tensão Nominal Secundária do TP de Fase
VNG,nom V.T. sec. 115 V Tensão Nominal Secundária do TP de Neutro
Vref,nom V.T. sec. 115 V Tensão Nominal Secundária do TP de Fase da
Barra
Conn. meas. circ. IP Opposite Circuito de ligação do TC de fase (standard ou
opposite)
Conn. meas. circ. IN Opposite Circuito de ligação do TC de neutro (standard
ou opposite)

28
Meas. direction P,Q Opposite Este parâmetro permite inverter os sinais dos
valores das medições:MAIN: Active power P
prim. (004 050)
MAIN: Reac. power Q prim. (004 052) - Potência
Reativa Primária
MAIN: Active power P p.u. (004 051) - Potência
Aparente em P.U.
MAIN: Reac. power Q p.u. (004 053) - Potência
Reativa em P.U.







Fig. 21 - Esquema de ligação STANDARD.

 Esquema de ligação STANDARD ( fig 21) .
 Caso a ligação esteja invertida em projeto ou em campo, a correção pode ser
feita via Settings configurando-se parâmetro “Conn. meas. circ. IP” para Opposite.


29
Tabela 13 – Configuração do MAIN (continuação)

Meas. value rel. IP 0.000 Inom Valores mínimos de cada grandeza
necessários para serem exibidos no display Meas. value rel. IN 0.000 IN,nom
Meas. value rel. V 0.000 Vnom
Meas. val. rel. VNG 0.000 VNG,nom
Meas. val. rel. Vref 0.000 Vref,nom
Op. mode energy cnt. Procedure 1 Procedimento para cálculo de energia:
 Procedimento 1 = aquisição de dados a cada
2s
 Procedimento 2 = aquisição de dados a cada
100ms
Settl. t. IP,max,del 15.0 min
Fct.assign. reset 1 Without function Funções de reset para zerar memórias,
desbloquear contatos, etc.
 A ativação de cada função de reset pode ser
realizada a partir de uma entrada lógica ou de
uma ação do operador, por exemplo:
 Fct. assignm. U 1618 MAIN General reset
EXT
ou
 Group reset 1 USER execute 005.253
Fct.assign. reset 2 Without function
Fct.assign. block. 1 Without function Funções de bloqueio para bloquear funções de
proteção.
 As funções de proteção que serão
bloqueadas serão escolhidas neste campo e a
ativação de bloqueio é feito através de uma
entrada digital ou saída lógica
Fct.assign. block. 2 Without function
Fct. assign. fault Without function Escolha de sinais par sinalizar "Blocked/faulty"
defeito no relé. Função normalmente utilizada
para acionar contato de alarme.
Trip cmd.block.
USER
No Parâmetro para bloqueio de comando de trip
(trip commands)
 O LED "OUT OF SERVICE " (FORA DE
SERVIÇO) acenderá para informar ao operador
que relé não irá atuar em caso de falha.

Fct.assig.trip cmd.1 ARC Trip signal --> Funções para atuação de TRIP
Fct.assig.trip cmd.2 Without function

Todas as funções de proteção que atuam no disjuntor dever ser configuradas
em Fct.assig.trip cmd.1 ou Fct.assig.trip cmd.2, que podem atuar em contatos de
saída diferentes. Não deve-se utilizar a variável lógica Gen. trip signal 1 ou 2 para
atuar como trip, pois estas variáveis não podem ser configuradascom tempo mínimo
de duração e não podem ser bloqueadas. Veja o diagrama da abaixo da figura 22:


30





Fig. 22 – Diagrama lógico.










MAIN Gen. Trip Signal 1
Min.dur. trip cmd. 1
ou
Latching trip cmd. 1
MAIN Gen. Trip Command 1
Trip cmd.block. USER
ou
Trip cmd.block. EXT







&

Relé de Saída K1402 parametrizado para Trip

Fct. assignm. K 1402 = MAIN Gen. trip command
MAIN Gen. Trip Command 2







OU

Gen. trip command
MAIN Gen. Trip Command 1 Relé de Saída K1403 parametrizado com Alarme

Fct. assignm. K 1403 = MAIN Gen. trip command 1
MAIN Gen. Trip Command 2
Relé de Saída K1404 parametrizado como Alarme

Fct. assignm. K 1404 = MAIN Gen. trip command 2

31
Tabela 14 - Configuração do MAIN (continuação 2)

Min.dur. trip cmd. 1 0.10 s Tempo mínimo em que o comando de Trip
permanecerá atuado, mesmo finalizada a falha Min.dur. trip cmd. 2 0.10 s
Latching trip cmd. 1 No Parametrize Yes se necessário manter o trip
mesmo após a interrupção da falha
tCB,close 0.060 s tempo de fechamento de disjuntor
Latching trip cmd. 2 No Parametrize Yes se necessário manter o trip
mesmo após a interrupção da falha
Close cmd.pulse time 0.25 s largura de tempo do pulso para comando de
fechamento do disjuntor
Sig. asg. CB open DEV01 Open signal EXT Sinal de disjuntor aberto
Sig. asg. CB closed DEV01 Closed signal EXT Sinal de disjuntor fechado
Debounce time gr. 1 0.02 s Tempo de debounce (estabilização sinal do
contato mecânico)
Chatt.mon. time gr.1 0.0 s Temporização do filtro
Change of state gr.1 0 número de mudança de estado durante um
tempo definido
Electrical control Remote No caso de dispositivos que podem ser
controlados através de entradas digitais,
define-se se estes comandos são
considerados como locais ou remotos
Delay
Man.Op.Superv.
3 s Tempo de operação de uma CHAVE
W. ext. cmd. termin. No Esta configuração define se há uma
intervenção no processo de controle de
dispositivos externos usando contatos de
terminação externos.
Inp.asg. ctrl.enabl. Without function Definição de entradas para habilitar comandos
de saída
Inp.asg.interl.deact Without function Desbloqueio de intertravamentos
Inp.asg. L/R key sw. Without function Definição de entrada lógica para trocar o
estado do relé de Local para Remoto e vice-
versa.
Auto-assignment I/O No Quando um tipo de Bay é selecionado as
entradas e saídas digitais, necessárias para o
controle de manobra, são automaticamente
configurados com as atribuições de função.
Inp.assign. tripping Without function Escolha do sinal lógico para ativar o comando
de Trip externo
Prot.trip>CB tripped Without function Informa se o trip no disjuntor ocorre por trip
command 1, trip command 2 ou ambos
Inp. asg. CB trip Without function Informa qual dispositivo receberá o trip
externo
Inp.asg.CB tr.en.ext Without function Variável lógica que habilita o uso do trip
externo
Inp.asg. CB trip ext Without function Informa qual saída lógica efetuará o comando
de trip externo


32
3.4.3. Parameters / Function Parameters / Global/ PSS – SFMON –
FT_DA – FT_RC
Tabela 15 - PSS – SFMON – FT_DA

PSS Control via USER No Selecione Yes para mudar o grupo de ajuste
pelo painel frontal
Param.subs.sel.
USER
Parameter subset
1
Selecione o grupo de ajuste desejado
Keep time Blocked Parâmetro paliável apenas quando o grupo de
ajustes é selecionado por entradas digitais. Se
"No", o grupo de ajuste se altera
instantaneamente, senão, a alteração de ajuste
ocorre após o tempo determinado
SFMON Fct. assign. warning Without function Seleção de sinais para atuar o LED de alarme e
falha do equipamento
Mon.sig. retention Blocked Tempo para manter o alarme após o reset
FT_DA Line length 10.00 km Comprimento da linha
Line reactance 2.000 — Impedância da linha
Angle kG 0 ° Ângulo KG
Abs. value kG 1.00 Magnitude KG
Start data acquisit. End of fault Ponto em que a aquisição da falta deve-se
iniciar
Output fault locat. On general
starting
Ponto em que a localização de falta ocorre









33

Tabela 16 – FT_RC

FT_RC Fct. assig. trigger Without function Definição de sinais para disparar a
oscilografia.
Os sinais padrão são:
 MAIN: General starting
 MAIN: Gen. Trip signal 1
 MAIN: Gen. Trip signal 2
I> Blocked Valor de corrente para disparar uma
oscilografia
Pre-fault time 30 Periods Duração da pré-falta
Post-fault time 5 Periods Duração da pós-falta
Max. recording time 180 Periods Duração máxima da falta em períodos

3.4.4. Parameters / Function Parameters / General Functions



Fig. 23 – Configuração General Functions.


Tabela 17 – Detalhamento General Functions.

MAIN



 Syst.IN enabled
USER
Yes Habilita estágios de corrente de neutro para as
funções DTOC e IDMT
DTOC General enable USER Yes Habilita a função de sobrecorrente de tempo
inverso
IDMT1 General enable USER Yes Habilita a função de sobrecorrente de tempo
definido
ARC General enable USER Yes Religamento
Sig.asg.trip t.GFDSS Starting LS Para curto-circuito fase-neutro, determine se a
partida do religamento será para falhas do lado
da linha (LS) ou não direcional (Y(N)>), ambos
Fct.assgn. tLOGIC LOGIC Output 15 Definição de sinais lógicos para partir o
religamento
CBF General enable USER Yes Habilitar a função

34
Start with man. trip No Definir se a partida de falha de disjuntor
poderá ser feita por trip manual
Fct.assignm. CBAux. Without function Sinais para confirmar posição de disjuntor
fechado em caso de trip interno
I< 0.05 Inom corrente mínima para partir a falha de disjuntor
t1 3p 0.25 s temporização do primeiro estágio
t2 Blocked temporização do segundo estágio
Min.dur. trip cmd.t1 0.25 s duração do pulso do trip de falha de disjuntor
do primeiro estágio
Min.dur. trip cmd.t2 0.25 s duração do pulso do trip de falha de disjuntor
do segundo estágio
Latching trip cmd.t1 No Se selecionado Yes, o reset do trip de falha
será manual. Exemplo: Sig.assig. outp. 8 =
MAIN Reset latch.trip EXT
Latching trip cmd.t2 No
Delay/starting trig. 0.00 s Temporização da função de falha depois de
disparada
Delay/fault beh. CB 0.12 s Se neste período, após ocorrida a falha de
disjuntor, o relé não recebe o sinal de posição
de disjuntor consistido, o relé considera que o
disjuntor está fechado verificando o valor da
corrente medida
Delay/CB
sync.superv
Blocked Tempo de operação do disjuntor necessário
para informar ao relé que todos as fases estão
abertas
LOGIC

Habilita o uso de funções lógicas
CMD_1 Design. command
C001
C001 Seleção da designação do comando
 Oper. mode cmd.
C001
Persistent
command
Tipo de comando:
1 - Persistente;
2 - Longo;
3 - Curto.
 Design. command
C002
C002
 Oper. mode cmd.
C002
Short command
 Design. command
C003
C003
 Oper. mode cmd.
C003
Short command
 Design. command
C004
C004
 Oper. mode cmd.
C004
Short command
 Design. command
C005
C005
 Oper. mode cmd.
C005
Short command
 Design. command
C006
C006
 Oper. mode cmd.
C006
Short command



SIG_1 Designat. sig. S001 S001 Seleção da designação do sinal
 Oper.mode sig. S001 Start/end signal Tipo de sinal
 Gr.asg.
debounc.S001
Group 1

35
 Min. sig. dur. S001 0 s
 Designat. sig. S009 S009
 Oper. mode sig. S009 Start/end signal
 Gr.asg.
debounc.S009
Group 1
 Min. sig. dur. S009 0 s
 Designat. sig. S011 S011
 Oper. mode sig. S011 Start/end signal
 Gr.asg.
debounc.S011
Group 1
 Min. sig. dur. S011 0 s
 Designat. sig. S012 S012
 Oper. mode sig. S012 Start/end signal
 Gr.asg.
debounc.S012
Group 1
 Min. sig. dur. S012 0 s




36
3.4.5. Parameters / Function Parameters / Parameter subset 1
Conforme a Fig.24, em Parameter subset 1 serão detalhadas as funções de
proteção que foram habilitadas em “Config. Parameters” e “Parameters / Function
Parameters / General Functions”.



Fig. 24 – Configuração de Parameters subset1.


Características gerais do sistema são apresentados na tabela 18 a seguir:

Tabela 18 – Detalhamento da aba Parameters subset1 pasta MAIN.

MAIN Neutr.pt. treat. PS1 Low-imped.
grounding
Tipo de aterramento de neutro
Hld time dyn.par.PS1 Blocked No caso de mudança para parâmetros
dinâmicos, o novo ajustes permanecerá ativo
por este tempo
Bl.tim.st.IN,neg PS1 Without Determina se uma partida de sobrecorrente de
fase Monofásica ou Multi-Fases bloqueará a
proteção de sobrecorrente de neutro e de
seqüência negativa
Gen. start. mode PS1 With start. IN, Ineg Selecione "With start.IN, Ineg" para que IN e
Ineg gerem o sinal de "MAIN: General starting [
040 000 ]", ou "W/o start. IN, Ineg" para
bloquear em caso de IN ou Ineg
Op. rush restr. PS1 Without Inibição de sobrecorrente por detecção de
inhush. Habilite escolhendo bloqueio seletivo
por fase ou sem seletividade (todas as fases
são bloqueadas quando detectado o inrush)
Rush I(2fn)/I(fn)PS1 0,2 Razão mínima entre a magnitude de corrente
de segundo harmônico e corrente de 60Hz
I>lift rush restrPS1 10.0 Inom Limite máximo de corrente de fase para
permitir o bloqueio por detecção de inhush
Phase reversal I PS1 No swap Caso haja inversão nas fases, é possível fazer
a correção por software.
Ex.: Phase reversal I PS1 A-B swapped
Suppr.start.sig. PS1 0.00 s Tempo de inibição das funções de
sobrecorrente devido a uma partida de motor
tGS PS1 0.00 s Tempo de atraso do sinal "general starting"

37
Detalhamento da função DTOC na tabela 19 � sobrecorrente de tempo
definido de Fase, Seq. Negativa, Neutro, e intermitente de Neutro


Tabela 19 – Detalhamento da aba Parameters subset1 pasta DTOC.

DTOC Enable PS1 Yes Habilite as funções de sobrecorrente de tempo
definido
I> PS1 6.50 Inom Magnitude de partida de sobrecorrente de fase,
primeiro estágio em PU
I> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de fase
dinâmica, primeiro estágio em PU
I>> PS1 Blocked Magnitude de partida de sobrecorrente de fase,
segundo estágio em PU
I>> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de fase
dinâmica, segundo estágio em PU
I>>> PS1 Blocked Magnitude de partida de sobrecorrente de fase,
terceiro estágio em PU
I>>> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de fase
dinâmica, terceiro estágio em PU
tI> PS1 0.00 s temporização primeiro estágio
tI>> PS1 Blocked temporização segundo estágio
tI>>> PS1 Blocked temporização terceiro estágio
Ineg> PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa, primeiro estágio em PU
Ineg> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa dinâmica, primeiro estágio
em PU
Ineg>> PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa, segundo estágio em PU
Ineg>> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa dinâmica, segundo estágio
em PU
Ineg>>> PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa, terceiro estágio em PU
Ineg>>> dynamic
PS1
Blocked Magnitude de partida de sobrecorrente de
seqüência negativa dinâmica, terceiro estágio
em PU
tIneg> PS1 Blocked temporização primeiro estágio
tIneg>> PS1 Blocked Caso haja inversão nas fases, é possível fazer
a correção por software.
Ex.: Phase reversal I PS1 A-B swapped
tIneg>>> PS1 Blocked temporização terceiro estágio
Eval. IN> PS1 Measured Determine se a função de sobrecorrente de
Neutro primeiro estágio será medida ou
calculada
Eval. IN>> PS1 Measured Determine se a função de sobrecorrente de
Neutro segundo estágio será medida ou
calculada
IN> PS1 1.600 Inom Magnitude de partida de sobrecorrente de
neutro, primeiro estágio em PU
Eval. IN>>> PS1 Measured Determine se a função de sobrecorrente de
Neutro terceiro estágio será medida ou
calculada

38
IN> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
neutro dinâmica, primeiro estágio em PU
IN>> PS1 Blocked Magnitude de partida de sobrecorrente de
neutro, segundo estágio em PU
IN>> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
neutro dinâmica, segundo estágio em PU
IN>>> PS1 Blocked Magnitude de partida de sobrecorrente de
neutro, terceiro estágio em PU
IN>>> dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
neutro dinâmica, terceiro estágio em PU
tIN> PS1 0.00 s temporização primeiro estágio
IN>>>> PS1 Blocked Magnitude de partida de sobrecorrente de
neutro, quarto estágio em PU
tIN>> PS1 Blocked temporização segundo estágio
IN>>>> dyn. PS1 Blocked Magnitude de partida de sobrecorrente de
neutro dinâmica, quarto estágio em PU
tIN>>> PS1 Blocked temporização terceiro estágio
Puls.prol.IN>,intPS1 0.08 s Tempo de carga do buffer de acumulação para
o tratamento de falhas fase-terra intermitentes
tIN,interm. PS1 Blocked Tempo limite de estabilização (comparado com
"Puls.prol.IN>,intPS1"), quando o buffer
acumula este tempo, ocorre um trip
Hold-t. tIN>,intmPS1 0.0 s Temporização para descarregar o buffer na
ausência de uma partida de sobrecorrente
tIN>>>> PS1 Blocked Magnitude de partida de sobrecorrente de
neutro, quarto estágio em PU (este estágio leva
em consideração apenas a corrente de neutro
calculada)
Mode Timer start PS1 With starting Modo de partida. Simples (start), ou com
bloqueio por direcionalidade (direction).


Detalhamento da função IDMT na tabela 20 � sobrecorrente de tempo
inverso ou tempo definido de Fase, Seq. Negativa, Neutro, intermitente de Fase e
intermitente de Seq. Negativa


Tabela 20 – Detalhamento da aba Parameters subset1 pasta IDMT1.

IDMT1 Enable PS1 Yes Habilite as funções de sobrecorrente de tempo
inverso
Iref,P PS1 0.80 Inom Magnitude de partida de sobrecorrente de fase,
primeiro estágio em PU
Iref,P dynamic PS1 Blocked Magnitude de partida de sobrecorrente de fase
dinâmica, primeiro estágio em PU
Factor KI,P PS1 1.00 Constante de magnitude
Characteristic P PS1 IEC Very Inverse Tipo da curva de proteção de sobrecorrente
Factor kt,P PS1 0.19 Constante de tempo
Min. trip time P PS1 0.00 s Tempo mínimo de trip
Hold time P PS1 0.00 s Tempo de máximo entre duas partidas de
falhas entre fases para cálculo de acumulação
de tempo de partida para falhas intermitentes39
Release P PS1 Without delay Mode de reset do buffer de acumulação de
tempo para falhas intermitentes, reset
instantâneo (without delay) ou temporizado
(delayed as per char.)
Iref,neg PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa
Iref,neg dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
seqüência negativa dinâmica
Factor KI,neg PS1 1.00 Constante de magnitude de corrente de seq.
Negativa
Character. neg. PS1 Definite Time Tipo da curva de proteção de sobrecorrente de
seq. Negativa
Factor kt,neg PS1 1.00 Constante de tempo
Min.trip time negPS1 1.00 s Tempo mínimo de trip
Hold time neg PS1 0.00 s Tempo de máximo entre duas partidas de
falhas entre fases para cálculo de acumulação
de tempo de partida para falhas intermitentes
de seq. Negativa
Release neg. PS1 Without delay Mode de reset do buffer de acumulação de
tempo para falhas intermitentes de seq.
Negativa, reset instantâneo (without delay) ou
temporizado (delayed as per char.)
Evaluation IN PS1 Measured Escolha se a corrente de neutro será Medida
(measured) ou calculada (calculated)
Iref,N PS1 0.20 Inom Magnitude de partida de sobrecorrente de
Neutro
Iref,N dynamic PS1 Blocked Magnitude de partida de sobrecorrente de
Neutro dinâmica
Factor KI,N PS1 1.00 Constante de magnitude de corrente de Neutro
Characteristic N PS1 IEC Very Inverse Tipo da curva de proteção
Factor kt,N PS1 0.29 Constante de tempo
Min. trip time N PS1 0.00 s Tempo mínimo de trip
Hold time N PS1 0.00 s Tempo de máximo entre duas partidas de
falhas de neutro para cálculo de acumulação
de tempo de partida para falhas intermitentes
Release N PS1 Without delay Mode de reset do buffer de acumulação de
tempo para falhas intermitentes de Neutro,
reset instantâneo (without delay) ou
temporizado (delayed as per char.)
Mode Timer start PS1 With starting Modo de partida. Simples (start), ou com
bloqueio por direcionalidade (direction).













40

Detalhamento da função ARC na tabela 21� auto-religamento

Tabela 21 – Detalhamento da aba Parameters subset1 pasta ARC.

ARC Enable PS1 Yes Habilite o Atuo-Religamento
CB clos.pos.sig. PS1 With Se o relé recebe posição de disjuntor, escolha
With para que esta variável seja utilizada no
processo de religamento
Operating mode
PS1
HSR/TDR permitted Escolha se o religamento será HSR e TDR
(Religamento rápido e Temporizado) ou apenas
TDR
Operative time PS1 0.30 s Tempo máximo de duração da falha para
permitir o processo de religamento
HSR trip.time GS PS1 Blocked
HSR trip.time I> PS1 Blocked
HSR trip.time I>>PS1 Blocked
HSRtrip.time I>>>PS1 Blocked
HSR trip.time IN>PS1 Blocked
HSRtrip.time
IN>>PS1
Blocked
HSRtrip.t. IN>>> PS1 Blocked
HSRtrip.t.Iref,P PS1 Blocked
HSRtrip.t.Iref,N PS1 Blocked
HSRtr.t.Iref,neg PS1 Blocked
HSR trip t.GFDSS
PS1
Blocked
HSRtrip.t. LOGIC PS1 0.00 s
HSR block.f. I>>>PS1 No
HSR dead time PS1 2.00 s Tempo morto da primeiro tentativa de
religamento
No. permit. TDR PS1 1 Número de tentativas TDR
TDR trip.time GS PS1 Blocked
TDR trip.time I> PS1 Blocked
TDR trip.time I>>PS1 Blocked
TDRtrip.time I>>>PS1 Blocked
TDR trip.time IN>PS1 Blocked
TDRtrip.time
IN>>PS1
Blocked
TDRtrip.t. IN>>> PS1 Blocked
TDRtrip.t.Iref,P PS1 Blocked
TDRtrip.t.Iref,N PS1 Blocked
TDRtr.t.Iref,neg PS1 Blocked
TDR trip t.GFDSS
PS1
Blocked
TDRtrip.t. LOGIC PS1 0.00 s
TDR dead time PS1 15.00 s Tempo morto da segunda tentativa de
religamento em diante
TDR block.f. I>>>PS1 No
Reclaim time PS1 60 s Tempo mínimo de intervalo entre dois ciclos
de religamento. Se este tempo não é
respeitado o religamento não se inicia
Blocking time PS1 5 s Temporização para habilitar o religamento
após o bloqueio por uma entrada digital

41
4. Configuração e Programação Lógica

Este capítulo ensina fazer uma configuração básica e programação do relé P139.
4.1. Configuração de Fábrica
Devido ao grande número de parâmetros que o relé P139 oferece, recomenda-se
que antes de iniciar os trabalhos de configuração de programação, reinicie-se o relé
para a configuração de fábrica, isto é feito através do recurso “cold restart”.
O “cold restart” é aplicado da seguinte forma conforme a metodologia abaixo:

1. Retire o relé de serviço configurando

� “MiCOM Px3x/Parameters/Function.parmeters/Global/MAIN/ Device on-line”
para “No (= off)” e envie o ajuste para o relé conforme a figura 25.



Fig. 25 – Retirar o relé de serviço configurado.


2. Com o relé P139 fora de serviço, através do painel frontal, localize o ajust.

 � “MiCOM Px3x/Operation/Control and Testing/MAIN/Cold restart” =
don´t execute

• Altere para “execute”

• Pressione o botão ENTER e o relé reiniciará

********************
**** REBOOT *****
********************
********************

TEST
>>>>>>>>


42

3. Apagando o LED de Alarme.

Após o relé reiniciar, o led de alarme acenderá, para apagar este led
selecione o ajuste
 � “MiCOM Px3x/Operation/Control and Testing/MT_RC/Reset
recording”

• Altere seu ajuste para “execute” e envie para o relé.


4. Recoloque o P139 em serviço
Selecione.

� “MiCOM Px3x/Parameters/Function.parmeters/Global/MAIN/ Device
on-line”

• Altere para “Yes (= on)” e envie o ajuste para o relé.

Nota: O LED “Out of Service” pode alarmar pelas seguintes condições:

1. Relés de Saída bloqueados
“MiCOM Px3x/Parameters/Function.parmeters/Global/OUTP
 Outp.rel.block USER” = Yes

2. Proteção Desabilitada
“MiCOM Px3x/Parameters/Function.parmeters/Global/MAIN/
Device on-line” = No

3. Comandos de Trip bloqueados
“MiCOM Px3x/Parameters/Function.parmeters/Global/MAIN/
 Trip cmd.block. USER = Yes

4.2. Identificação das Placas de Entradas e Saídas
O número de entradas e saídas de qualquer dispositivo PX30 MiCOM varia de
acordo com os módulos opcionais que podem ser instalados. Se o arquivo de
ajustes (“settings”) for criado no software Micom S1 Studio, ele irá exibir a máxima
quantidade possível de entradas e saídas que podem ser instaladas no P139,
porque a versão de projeto do dispositivo é desconhecida, por isso é sempre
recomendável que se trabalhe com uma versão de “Settings” extraída do
equipamento.



43
4.3. Roteiro de Configuração
Neste item vamos fazer a programação completa do “Settings” de um relé
P139.
Realize os procedimentos “Configuração de Fábrica” e “Identificação das
Placas de Entradas e Saídas”.

4.3.1. Configuração do Visor Frontal
A melhor forma de se fazer um projeto com o relé P139 é iniciando pela
configuração do visor frontal de LCD, através do programa Bay Type Configurator,
com isto, todas as entradas e saídas de controle de equipamentos de pátio serão
automaticamente configuradas no “settings” do P139.

Nota: para utilizar o programa Bay Type Configurator é necessário ter sua
licença.

• Crie um novo arquivo na pasta BTC (clique com o botão direito em
sobre BTC, e clique em New File) e renomei-o conforme o projeto







44
4.3.1.1. Bay

Segue-se os passos:

1. Abra o arquivo e desenhe a topologia do Bay protegido pelo P139
conforme o projeto.

2. Na aba “BAY”, bastaarrastar os objetos necessários para a tela que
representa o visor do relé (IHM)






Fig. 26 – Configuração de bay.



45
Para inserir os nomes das Barras e Equipamentos, utilize elementos
personalizados conforme abaixo:

• Clique no menu Tools\Customized Elements
• Clique em New, defina a largura (Width)e altura (Height) em caracteres
e construa seu objeto a partir dos caracteres disponíveis em “Simple
Characteres”
• Clique em salvar e feche o editor (Customized Elements)





Fig. 27 – Inserção de nome nas barras.

Nota: Crie quantos elementos forem necessários e utilize-os para construir sua
tela.



















46




Fig. 28 – Construção de Bays.


Se for necessário, é possível criar até 8 telas diferentes, por exemplo, para
configurar comandos.




Fig. 29 – Configuração de Comandos.


47
4.3.1.2. DEV/IO Config

Nesta aba são definidos a configuração de hardware (placas de entradas e
saídas digitais), associação dos equipamentos de pátio com suas respectivas
entradas e saídas digitais, tipo de equipamento e comando A aba é apresentado na
figura 30.



Fig. 30 – Configuração de Hardware.


• Na janela “Hardware configuration of the P&C device”, selecione as caixas
de seleção que correspondem ao tipo do encapsulamento e placas de
entradas e saídas




48
4.3.1.3. Posição e Controle do Disjuntor

• Na janela “External Devices Defined Previously”, selecione a tela “1”;
• Clique Insert New Dev e selecione Q1 para o disjuntor:
• Clique em Q1 e configure para controlar o disjuntor:
o Information type: Double Signal With Command,
Double Signal – entradas digitais de posição de
disjuntor consistida (DI para Aberto e DI para
Fechado);
Command – uma saída digital para comando de
Fechamento e uma outra para Abertura;
o Type: Circuit Breaker;
o Number: 1;
o Bay: 1;
o Input: UA01 (posição aberto, automaticamente será
selecionado UA02 para fechado);
o Output: KA01 (comando para abrir, automaticamente será
selecionado KA02 para fechamento);





Fig. 31 – Tela de External Devices De3fined Previously.





49
4.3.1.4. Posição e Controle das Seccionadoras

1. Seccionadora 3529-22
• Clique Insert New Dev e selecione Q2 para o seccionadora 3529-22;
• Clique em Q2 e configure:
o Information type: Double Signal,
Double Signal – entradas digitais de posição de
seccionadora consistida (DI para Aberto e DI para
Fechado);
o Type: Switch Disconnector;
o Number: 2;
o Bay: 1;
o Input: UA03 (posição aberto, automaticamente será
selecionado UA04 para fechado);

2. Seccionadora 3529-24
• Clique Insert New Dev e selecione Q3 para o seccionadora 3529-24;
• Clique em Q3 e configure:
o Information type: Double Signal,
Double Signal – entradas digitais de posição de
seccionadora consistida (DI para Aberto e DI para
Fechado);
o Type: Switch Disconnector;
o Number: 3;
o Bay: 1;
o Input: UA05 (posição aberto, automaticamente será
selecionado UA06 para fechado);



50
3. Seccionadora 3529-26
• Clique Insert New Dev e selecione Q4 para o seccionadora 3529-26;
• Clique em Q4 e configure:
o Information type: Double Signal,
Double Signal – entradas digitais de posição de
seccionadora consistida (DI para Aberto e DI para
Fechado);
o Type: Switch Disconnector;
o Number: 4;
o Bay: 1;
o Input: UB01 (posição aberto, automaticamente será
selecionado UB02 para fechado);

• Na janela “Assignment of Graphics Variables to The External Devices”, são
relacionados os elementos gráficos com seus respectivos dispositivos
(“DEV”) informando comandos e posição consistida.

o Clique no disjuntor 3552-3;
o Assigned externa device: Q1;



o Clique na seccionadora 3529-22;
o Assigned externa device: Q2;


51
o Clique na seccionadora 3529-24;
o Assigned externa device: Q3;

o Clique na seccionadora 3529-26;
o Assigned externa device: Q4;


4.3.1.5. Comandos

• Clique na Tela “2” conforme a figura 32.






Fig. 32 – Tela “2”.

52
 � LIBERAR COMANDO
• Clique Insert New Dev e selecione C001 para configurar o comando
LIBERAR COMANDO no visor frontal;
• Clique em C001 e configure:
o Information type: Single Command,
Command – uma saída lógica ou digital para
comando (o BTC obriga a vincular o comando a
uma saída digital, caso este comando seja apenas
lógico, a saída escolhida poderá ser retirada no
“Settings” após compilação e inserção do arquivo);
o Type: Command;
o Number: 1;
o Bay: 2;
o Output: KA05;


� BLOQ PROT NEUTRO
• Clique Insert New Dev e selecione C002 para configurar o comando
BLOQ PROT NEUTRO no visor frontal;
• Clique em C002 e configure:
o Information type: Single Command,
Command – uma saída lógica ou digital para
comando (o BTC obriga a vincular o comando a
uma saída digital, caso este comando seja apenas
lógico, a saída escolhida poderá ser retirada no
“Settings” após compilação e inserção do arquivo);
o Type: Command;
o Number: 2;
o Bay: 2;
o Output: KA06;

Repita este procedimento para os demais comandos, conforme:

BLOQ RELIGAMENTO C003 – Number 3 – Output KB02 – Bay 2;
REARME 86BF C004 – Number 4 – Output KB03 – Bay 2;
DESBLOQ RELIGAMENTO C005 – Number 5 – Output KA03 – Bay 2;
DESBLOQ PROT NEUTRO C006 – Number 6 – Output KA04 – Bay 2;


53
4.3.1.6. Sinais
 Sinais são variáveis de supervisão através de entradas digitais, por exemplo;
SF6; supervisão de termostatos; supervisão de proteções intrínsecas em geral como
relé Buchholz e outras informações binárias provindas do pátio.


1. Sinal 1
• Clique Insert New Dev e selecione S001 para configurar o Sinal 1;
• Clique em S001 e configure:
o Information type: Single Signal,
Single Signal – uma entrada digital para
supervisão;
o Type: Signal;
o Number: 1;
o Bay: 1;
o Input: UC01;

Repita este procedimento para os demais sinais, conforme:

S009 Number 9 Input UC11 Bay 1;
S011 Number 11 Input UC02 Bay 1;
S012 Number 12 Input UC05 Bay 1;





54
4.3.1.7. Procedimento Para Descarregar o BTC no P139

Nesta etapa será descrito o procedimento para descarregar o arquivo com a
configuração do visor frontal, incluindo configuração de entradas, saídas digitais,
comandos e sinais para o P139.

• Verificação da programação
o Clique em Syntax Check
O BTC fará a compilação e informará se há algum erro de
configuração, caso esteja tudo feito corretamente, será informada a
mensagem conforme abaixo:

.



Fig. 33 – Compilação conforme o BTC

55
Definir o “Bay Type”

Acesse o menu: File \ Properties \ Contents \ Bay type: 999;

• Clique no menu Tools e Send Bay Type to P&C Device;
• Selecione Bay Type na caixa Select HEX Data e clique em OK;



• O software S&R-103 abrirá automaticamente exibindo a mensagem
abaixo, clique em “Yes”;56
• Se o software não conseguir identificar o relé P139, surgirá a tela abaixo
para que este identifique o equipamento automaticamente, configure
“Identify Device” conforme a figura abaixo e clique em “Identify”





57
• Ao completar o processo de identificar o P139, clique em Ok na tela
“About the Device”

Nota: Após este passo, não clique em mais nada antes de ler o
próximo item do procedimento com cautela!!!



• Volte ao S&R-103 e insira a senha “aaaa” na caixa “Password Input” e
clique em “Ok”;




58
• Quando surgir a mensagem abaixo, espere!!! Não clique em nada,
continue lendo o procedimento antes de clicar na janela que surge!!!;





• Coloque o relé em “Load Mode”
o Desligue o P139 retirando sua alimentação;
o Pressione “ENTER” e “C” no frontal do relé com ele desligado e
mantenha estas teclas pressionadas;
o Surgirá a seguinte mensagem no frontal do relé:

Flash EPROM Progr.
Version 2.13
Baud rate 9600 Baud
********

Entre com a senha:



• Espere alguns segundos até o relé entrar em “Load Mode” e clique em
“Ok”



• O processo de envio do arquivo BTC para o P139 se inicia, e depois de
concluído, surgirá a mensagem a seguir. Clique em “Ok” para o relé
reiniciar



59
• Coloque o P139 em Serviço
Selecione

� “MiCOM Px3x/Parameters/Function.parmeters/Global/MAIN/ Device
on-line”

e altere-o para “Yes (= on)”

• Apagando o LED de Alarme
Após o relé reiniciar, o led de alarme acenderá, para apagar este led
selecione o ajuste

� “MiCOM Px3x/Operation/Control and Testing/MT_RC/Reset
recording”

altere seu ajuste para “execute” e envie para o relé.

• Ative o BTC
Através do MiCOM S1 Studio, selecione

� “MiCOM Px3x/Config. parameters/MAIN/Type of bay”

altere para “999” e envie para o relé. Após isto, a tela do P139 exibirá o
unifilar e seus recursos projetados no BTC.



60
4.4. Configuração Básica de Ajustes (settings)
Este item apresenta um roteiro de configuração básica de ajustes do P139,
permitindo sua operação com as funções de proteção de sobrecorrente e
religamento.

4.4.1. Entradas Digitais
Configura as entradas digitais do P139 conforme o projeto.
Após a configuração do Visor Frontal e descarregar o BTC no P139, a maioria
das entradas digitais do P139 serão automaticamente configuradas para receber a
posição de equipamentos de pátio e sinais e comando.
Sendo necessário utilizar alguma outra entrada digital que não estejam
vinculadas ao BTC, basta clicar sobre a entrada escolhida e selecionar a função
desejada observando que tal função deverá estar habilitada em “Config.
Parameters”.



Configure a forma de atuação das entradas digitais para simplificar a
implementação de uma lógica de programação de seu projeto, visto que, ao
configura uma entrada digital para ser acionada em nível baixo, economiza-se uma
porta inversora na programação.




61
4.4.2. Saídas Digitais

Configure as saídas digitais do P139 no menu “Parameters / Config.
Parameters / INP”. Da mesma maneira como para configurar as entradas digitais,
após descarregar o BTC no P139 as saídas digitais de equipamentos que recebem
comandos (abertura/fechamento) são automaticamente configuradas, por exemplo,
comando de fechamento de disjuntor (“DEV01 Open command”) e comando de
abertura de disjuntor (“DEV01 Close command”).



Algumas funções, tais como, Trip (“MAIN Gen. tirp command”), comando de
religamento (“MAIN Close command”) e falha interna (MAIN Blocked/faulty) devem
ser configuradas manualmente para cada saída digital.

Tal como as entradas digitais, as saídas digitais podem ser configuradas para
atuarem conforme comando, com reset manual ou normalmente fechadas para
simplificar a programação lógica de uma implementação de projeto.

4.4.3. LEDs
Configure os LEDs do P139 conforme a necessidade de projeto.
Todos os LEDs devem ser configurados manualmente.

62
4.4.4. MAIN
Configure os ajustes da pasta “Parameters/Function parameters/MAIN” conforme
item 3.4.2. MAIN.
Esteja atento especialmente aos ajustes a seguir, que informam qual DEV será utilzado
para informar ao P139 a posição de disjuntor e procedimento para religamento.

 Sig. asg. CB open DEV01 Open signal EXT
 Sig. asg. CB closed DEV01 Closed signal EXT

63
 Função de Proteção de Sobrecorrente 50-51-50N-51N
Roteiro para implementação:

• Em “Parameters/Config. Parameters”, habilite as funções “DTOC” (50;
50N) e “IDMT1” (51; 51N);

• Em “Parameters/Function parameters/General functions”, habilite as
funções “DTOC” (50; 50N) e “IDMT1” (51; 51N);

• Em “Parameters/Function parameters/Parameter subset 1” configure
“DTOC” (50; 50N) e “IDMT1” (51; 51N) detalhadamente conforme dados
de estudo de proteção ou ordem de ajuste.

4.4.5. Função de Proteção de Falha de Disjuntor - BF
Roteiro para iplementação:

• Em “Parameters/Config. Parameters”, habilite a função “CBF”;

• Em “Parameters/Function parameters/General functions”, habilite e
configure “CBF” detalhadamente conforme dados de estudo de proteção
ou ordem de ajuste.




64
4.4.6. Religamento
O relé P139 foi desenvolvido na Alemanha, pais cujos Engenheiros Eletricistas
de Proteção utilizam apenas a função de tempo definido para executar a função de
sobrecorrente de redes de distribuição devido a características de seu sistema
elétrico. Por esta razão, a função de religamento do P139 foi desenvolvida para
religar e “Tripar” em tempo definido.
Para se configurar a função de religamento adequadamente para atender a um
sistema que utilize curvas de proteção de tempo inverso, dever utilizar o recurso de
partida de religamento por lógica.
Veja a seguir um roteiro de implementação.

4.4.6.1. Habilite a função de Auto-Religamento e Escolha das
Funções de Partida
• Em “Parameters/Config. Parameters”, habilite a função “ARC”;

• Configure a função de Auto-religamento para atuar por lógica
o Em “Parameters/Function parameters/General functions”:
o habilite a função “ARC” (General enable USER = Yes);
o configure “Fct.assgn. tLOGIC” = “LOGIC Output 15” (pode-se
utilizar qualquer saída de função lógica, neste exemplo utilizaremos
a saída lógica 15).

Em “Parameters/Function parameters/General functions”:
o habilite a função “LOGIC” (General enable USER = Yes);
o configure “Fct.assignm. outp.15” para atuar como uma porta “OU”
das funções de proteção de sobrecorrente sativa, a partir das quais
é necessário efetuar o religamento, por exemplo:



o Configure “Time t1 output 15” com 0.01 s;




65
• Configuração do commando de trip
o configure “Fct.assignm. outp.16” para atuar como uma porta
“NOT AND” da função ARC: Blocking trip (042.000) e da saída
lógica 15 temporizada






Configuração do commando de trip
o Configure “Fct.assig.trip cmd.1” (021.001) conforme a figura abaixo:





66
4.4.6.2. Bloqueio das Funções Instantâneas Durante o Ciclo de
Religamento
Em geral, durante o religamento de circuitos de distribuição de energia,as
funções de proteção de sobrecorrente de fase e neutro são bloqueadas para
permitir a atuação de chaves fusíveis após o primeiro “trip” evitando-se o
desligamento de todo o alimentador.

• Configure a função “Fct.assign. block. 1” selecionando as funções de
sobrecorrente instantâneas.



• Configure uma saída lógica, por exemplo “Fct.assignm. outp.11” ,
conforme a figura abaixo, de tal forma que durante o ciclo de religamento,
as funções selecionadas sejam bloqueadas.











67

4.4.6.3. Configuração dos parâmetros do Auto-Religamento

• Em “Parameters/Function parameters/Parameter subset 1” configure
“ARC” conforme a tabela 22:

Tabela 22 – Configuração dos parâmetros do auto-religamento

ARC Enable PS1 Yes Habilite o Atuo-Religamento
CB clos.pos.sig. PS1 With Se o relé recebe posição de disjuntor, escolha
With para que esta variável seja utilizada no
processo de religamento
Operating mode
PS1
HSR/TDR permitted Escolha se o religamento será HSR e TDR
(Religamento rápido e Temporizado) ou apenas
TDR
Operative time PS1 0.30 s Tempo máximo de duração da falha para
permitir o processo de religamento
HSR trip.time GS PS1 Blocked
HSR trip.time I> PS1 Blocked
HSR trip.time I>>PS1 Blocked
HSRtrip.time I>>>PS1 Blocked
HSR trip.time IN>PS1 Blocked
HSRtrip.time
IN>>PS1
Blocked
HSRtrip.t. IN>>> PS1 Blocked
HSRtrip.t.Iref,P PS1 Blocked
HSRtrip.t.Iref,N PS1 Blocked
HSRtr.t.Iref,neg PS1 Blocked
HSR trip t.GFDSS
PS1
Blocked
HSRtrip.t. LOGIC PS1 0.00 s
HSR block.f. I>>>PS1 No
HSR dead time PS1 2.00 s Tempo morto da primeiro tentativa de
religamento
No. permit. TDR PS1 1 Número de tentativas TDR
TDR trip.time GS PS1 Blocked
TDR trip.time I> PS1 Blocked
TDR trip.time I>>PS1 Blocked
TDRtrip.time I>>>PS1 Blocked
TDR trip.time IN>PS1 Blocked
TDRtrip.time
IN>>PS1
Blocked
TDRtrip.t. IN>>> PS1 Blocked
TDRtrip.t.Iref,P PS1 Blocked
TDRtrip.t.Iref,N PS1 Blocked
TDRtr.t.Iref,neg PS1 Blocked
TDR trip t.GFDSS
PS1
Blocked
TDRtrip.t. LOGIC PS1 0.00 s
TDR dead time PS1 15.00 s Tempo morto da segunda tentativa de
religamento em diante

68
TDR block.f. I>>>PS1 No
Reclaim time PS1 60 s Tempo mínimo de intervalo entre dois ciclos
de religamento. Se este tempo não é
respeitado o religamento não se inicia
Blocking time PS1 5 s Temporização para habilitar o religamento
após o bloqueio por uma entrada digital
4.4.6.4. Diagrama em Blocos do Auto-Religamento









4.4.6.5. Alarme de Falha de Equipamento (wath dog)
O alarme de falha de equipamento é importante para informar ao sistema de
automação da subestação a ocorrência de uma possível falha interna do P139.

Configure uma saída digital, por exemplo ”Fct. assignm. K 2008” com a
função “MAIN Blocked/faulty”.

A função “MAIN Blocked/faulty” pode ser ajustada, adicionando-se recursos em
“Parameters/Function parameters\MAIN\Fct. assign. Fault”.




Partida do Religamento
“Fct.assgn. tLOGIC”
10 (ms)

ARC Blocking trip







&

1
ARC Trip signal







OU

Trip
“ARC Blocking trip”
