Locação de obras em terrenos com
declive e aclive - Corte e Aterro
Uceff
Quando se vai construir, muitas vezes é necessário que
se realizem cortes e/ou aterros no terreno, de forma que a
plataforma onde se vai locar a construção seja estável,
isto é, que não haja possibilidade de ocorrer
escorregamentos ou desmoronamentos;
Altimetria
Tempo de acomodação, rachadura na casa, falta
de compactação do solo...

Corte e Aterro
Taludes
São as superfícies inclinadas resultantes de um
corte ou aterro a qual tem por finalidade servir
como sustentação natural para os movimentos
de terra.
Corte e Aterro
Corte e Aterro











Levar em consideração nos projetos...
Corte e Aterro
Levar em consideração nos projetos...
Corte e Aterro
17
Grande obras
Dubai – United Arab Emirates
Erosão do solo
É o processo de desgaste e degradação dos solos caracterizado pela
desagregação e arrastamento de suas partículas, através da ação dos agentes
erosivos, desnudando seus horizontes.
Corte e Aterro
AGENTES DE EROSÃO
Fornecedores de energia para a desagregação das partículas e
transporte dos sedimentos erodidos.
Elevadas precipitações, solo revolvido e
descoberto, relevo acidentado (+
declivosos, + rampa).
Regiões áridas e semi-áridas, planas e
descobertas.
 ÁGUA
VENTO
+
Corte e Aterro
FASES DA EROSÃO HÍDRICA
DESAGREGAÇÃO TRANSPORTE DEPOSIÇÃO + +
DESAGREGAÇÃO:
Energia cinética das gotas de chuva e da água de escoamento
superficial (Ec= mv2/2). (m = massa; v=velocidade)
GOTA SALPICAMENTO (0,8 a 1,0m de altura).
Corte e Aterro
DESAGREGAÇÃO
Consiste no desprendimento ou ruptura dos grânulos de rocha ou solo da massa
que os contém.
É a primeira e mais importante fase do processo erosivo, pois se não houver a
desagregação inicial das partículas de solo ou rocha não haverá transporte nem
deposição.
Corte e Aterro
Agente água
erosão pluvial
erosão fluvial
erosão lacustre
erosão marinha
Corte e Aterro
EROSÃO

PLUVIAL
EROSÃO
FLUVIAL
EROSÃO MARINHA
Professor, aonde você quer chegar...?
Corte e Aterro
Cobertura Vegetal – Sistema em equilíbrio
Ação do homem...
Ação do homem...
Ação do homem...
Ação do homem...
(Denardin, 2008)
Barragem que se rompeu em Mariana - Minas Gerais – 05/11/2015
Grupo Samarco
Soluções para o problema da erosão?
-Utilização de cobertura vegetal. As raízes aumentam a
estabilidade do solo. Além disso, a vegetação é de
extrema importância para amenizar o impacto das águas
das chuvas sobre o solo, diminuindo sua velocidade de
descida e, conseqüentemente, melhorando as condições
para sua absorção.

-Implantação de um sistema de drenagem superficial no
local;

A faixa superficial do solo formada de folhas
mortas, microorganismos, insetos etc. é
denominada camada orgânica da terra. A
espessura dessa camada varia bastante; pode-se
trabalhar com uma média de 30cm para terrenos
comuns e 50cm para vales e baixadas. É
necessário que se retire essa camada antes de
efetuar um aterro no local, para não se correr
risco de desabamentos, trincas e fissuras devido a
falta de aderência do solo.
Camada Orgânica e Aterros

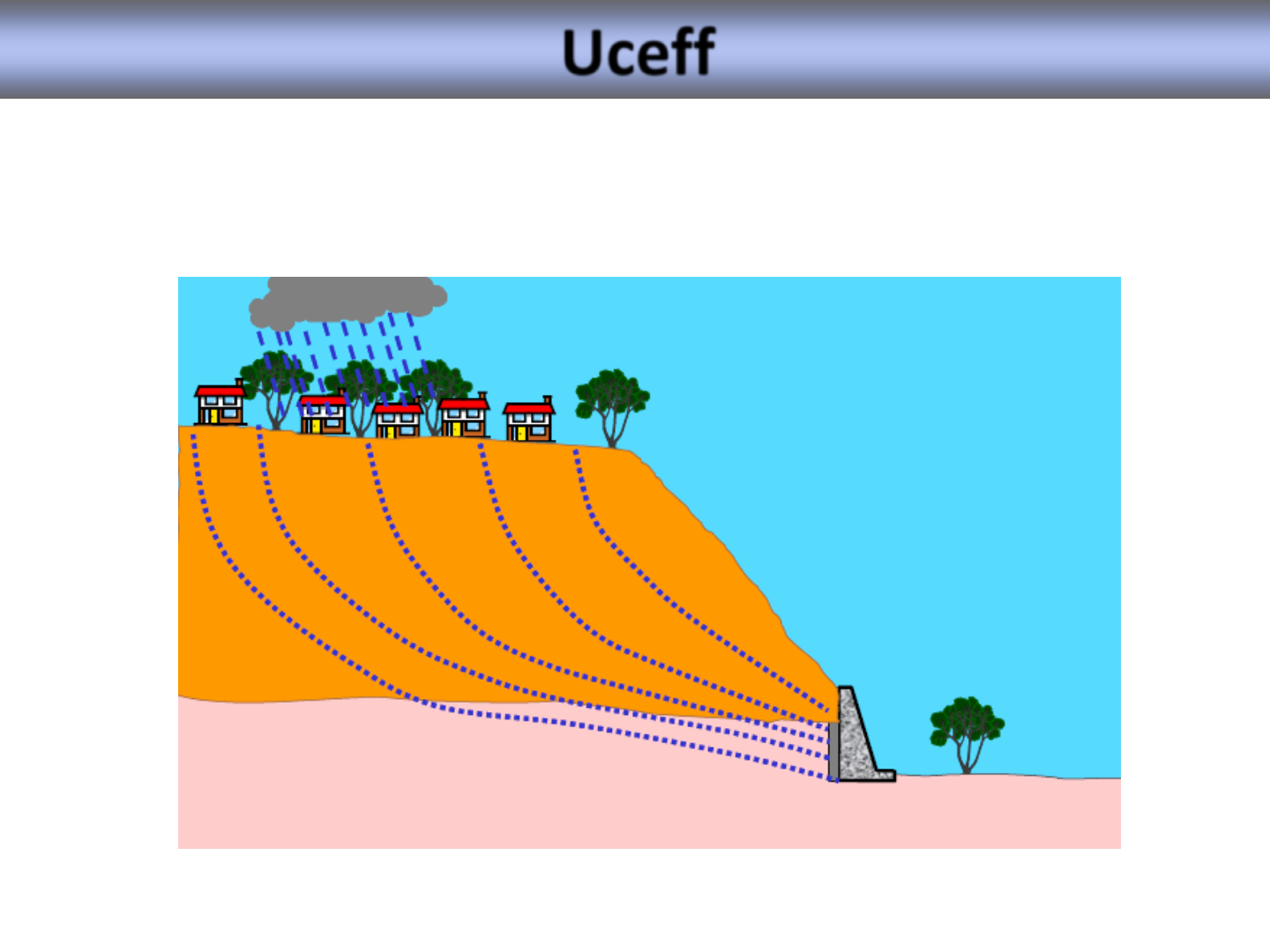

Muro de Arrimo
Ajuste de Plataforma
MUROS
São estruturas de contenção de parede vertical ou inclinada
apoiadas à uma fundação. Podem ser construídos em alvenaria
(tijolos ou pedras) ou em concreto (simples ou armado), ou ainda,
de elementos especiais.
Muros de pedra
- Antigos e numerosos.

- Custo elevado (atualmente)
Sem argamassa:

- Resistência do muro resulta unicamente da colocação dos
blocos de pedras.

- Simplicidade de construir

- Dispensa dispositivos de drenagem, pois o material do muro
é drenante.

- Custo reduzido (comparado ao de concreto).

- Estabilidade interna do muro requer que os blocos tenham
dimensões aproximadamente regulares.

- Recomendados para contensão de taludes de até 2m.

- Base do muro deve ter no mínimo 0,5 a 1,0 metros de largura
e deve ser apoiada em uma cota inferior à da superfície do
terreno, reduzindo o risco de ruptura por deslizamento no
contato muro-fundação.
Com argamassa
- Taludes de maior altura (acima de 2 metros).
- Argamassa - preencher os vazios dos blocos de pedras.
- Confere uma maior rigidez no muro, porém elimina a sua capacidade drenante.
- Necessário implementar os dispositivos de drenagem
Muros de pedra
Muros de concreto
- Altura não é superior a cerca de 4 metros.
- Estrutura construída mediante o preenchimento de uma fôrma com concreto e
blocos de rocha de dimensões variadas.
- Devido à impermeabilidade deste muro, é imprescindível a execução de um sistema
adequado de drenagem.
- Largura da base da ordem de 50% da altura do muro.
- Amarrados entre si com corda ou arame e preenchidos com solo compactado.
- Vantagens: reuso de pneus descartados, custo e flexibilidade.
- Limitam-se a alturas inferiores a 5m e à disponibilidade de espaço para a construção de
uma base com largura da ordem de 40 a 60% da altura do muro.
- Ressalta-se que o muro de solo-pneus é uma estrutura flexível e, passível a deformações
horizontais e verticais;
- Não recomendado a construção de muros de solo-pneus para contenção de terrenos
que sirvam de suporte a obras civis pouco deformáveis, tais como estruturas de fundações
ou ferrovias.
- As principais opções de revestimento do muro são: concreto projetado sobre tela
metálica, placas pré-moldadas ou vegetação.
Muros de pneus
- Gaiolas metálicas preenchidas com pedras e construídas com fios de aço galvanizado.
- As dimensões usuais dos gabiões são: comprimento de 2m e seção transversal quadrada
com 1m de aresta.
- Para muros muito longos gabiões com comprimento de até 4m podem ser utilizados
para agilizar a construção.
- As principais características dos muros de gabiões são a flexibilidade, que permite que a
estrutura se acomode a recalques diferenciais e a permeabilidade.
Muros de gabião
Qual tipo de muro utilizar?


-Viabilidade técnica (tipo de solo, altura,
pressão/força exercida, inclinação...)

- Viabilidade econômica (proximidade de
matéria prima, custo, mão de obra...)
É o aumento de volume que o solo sofre ao ser retirado de seu estado
natural. Varia de acordo com o tipo de solo natural e é expresso como uma
porcentagem do volume no corte.

Para se saber a quantidade de caminhões necessária para carregar o solo que
sairá de uma determinada área, deve-se acrescentar o percentual relativo ao
empolamento do material.

Calculando o volume de terra para corte e aterro
- Método das alturas ponderadas
Cota de cada um dos pontos – Resultante da malha
Imagem perspectiva da malha (vertical x horizontal)
Imagem perspectiva da malha (vertical x horizontal) (corte X aterro)
- Método das alturas ponderadas
- Método das alturas ponderadas (exemplo):
 - Cota de “escavação” = 100
Cota de passagem – (Cota média da área)
É a cota na qual o volume de escavação é igual ao volume de aterro.



Cota de passagem – Exemplo
OU
(se calculei o volume para outra cota)
Método das alturas ponderadas (malha irregular)
Método das alturas ponderadas (malha irregular)
Método das seções transversais






Construindo uma curva de nível...
Altimetria
INTERPOLAÇÃO DE CURVAS DE NÍVEL
LOCAÇÃO DE PLATAFORMA
20m 20m 20m
1
5
m

1
5
m

COTA=102,256
COTA=101,102
COTA=98,506 COTA=96,106 COTA=99,968 COTA=98,428
COTA=99,215 COTA=102,168 COTA=101,619
COTA=103,992 COTA=103,215 COTA=104,145
1 2 3 4
5 6 7 8
9 10 11 12
PASSO À PASSO

É simplesmente aplicar a regra da proporcionalidade:
1º passo: Começar de forma ordenada, por sub-malha, calculando a
diferença de cotas entre os pontoscontidos na sub-malha.


INTERPOLAÇÃO DE CURVAS DE NÍVEL
20m
1
5
m

10 9
5 6
Pontos 5-6: ¨onde está a cota 101,00 ?

cota= 101,102 – 99,215 = 1,887m

Proporção: 20 m 1,887 m
 xm (101,00-99,215m)

 xm = 18,91m

A cota 101,00 está à 18,91m do ponto 6

Altimetria
COTA=101,102
COTA=98,506 COTA=96,106
COTA=99,215
PASSO À PASSO

É simplesmente aplicar a regra da proporcionalidade:
1º passo: Começar de forma ordenada, por sub-malha, calculando a
diferença de cotas entre os pontos contidos na sub-malha.


INTERPOLAÇÃO DE CURVAS DE NÍVEL
20m
1
5
m

10 9
5 6
Pontos 5-9: onde está a cota 101,00 ?

cota= 101,102 – 98,506 = 2,596m

Proporção: 15 m 2,596 m
 xm (101,00-98,506m)

 xm = 14,41m

A cota 101,00 está à 14,41m do ponto 9

Altimetria
COTA=101,102
COTA=98,506 COTA=96,106
COTA=99,215
INTERPOLAÇÃO DE CURVAS DE NÍVEL
LOCAÇÃO DE PLATAFORMA
20m 20m 20m
1
5
m

1
5
m

COTA=102,256
COTA=101,102
COTA=98,506 COTA=96,106 COTA=99,968 COTA=98,428
COTA=99,215 COTA=102,168 COTA=101,619
COTA=103,992 COTA=103,215 COTA=104,145
1 2 3 4
5 6 7 8
9 10 11 12
Enquanto acreditarmos em nossos sonhos, nada será por acaso!!!
Bóra trabalhar!
