VÁLVULAS DE BLOQUEIO
Instrutor :Geonilson F. Costa
E-mail:geonilsoncosta@senaipa.org.br
VÁLVULAS DE BLOQUEIO
As válvulas de bloqueio, embora muitos as considerem como sendo um grupo
diferenciado de válvulas, têm a função de controlar a direção do fluxo de ar
comprimido. Neste sentido, podemos considerá-las como pertencentes ao grupo das
válvulas direcionais.

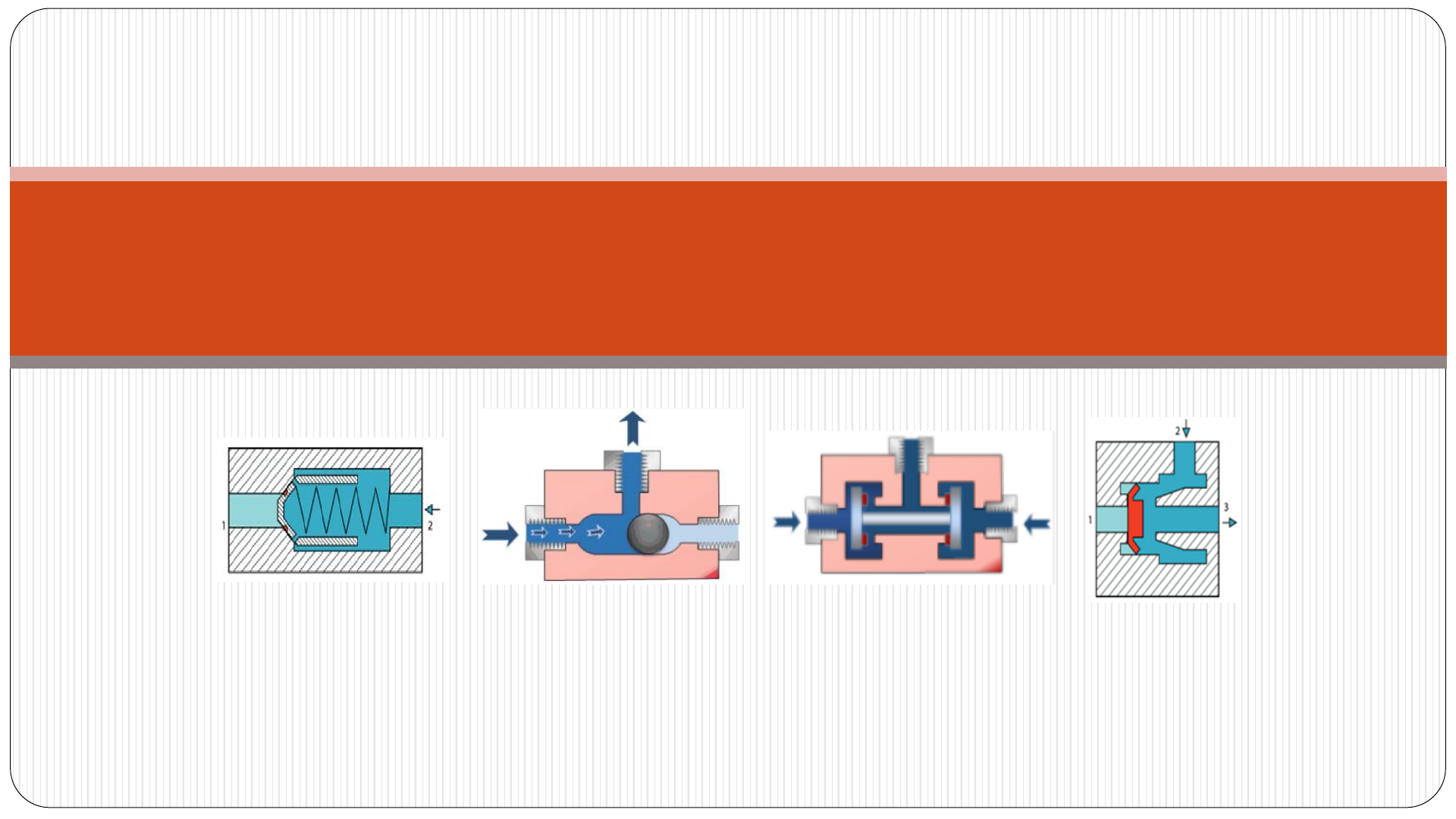

São quatro as válvulas de bloqueio:
➢Válvula de retenção;
➢Válvula alternadora (elemento OU);
➢Válvula de simultaneidade (elemento E);
➢Válvula de escape rápido.
VÁLVULA DE RETENÇÃO
 A válvula de retenção permite a
passagem livre do ar comprimido em
uma determinada direção e impede o
fluxo do ar no sentido oposto.
 No sentido do pórtico 1 para o 2, a
pressão do ar comprimido vence com
facilidade a força da mola, empurra o
carretel interno da válvula para a
direita e flui livremente em direção
ao pórtico de saída 2.
VÁLVULA DE RETENÇÃO
 Ao contrário, se o ar comprimido
tentar fluir no sentido oposto, de 2
para 1, além da mola que mantém
a superfície cônica do carretel
apoiada em sua sede, a própria
pressão do ar auxilia a mola a
bloquear a válvula, impedindo o
fluxo de 2 para 1.
VÁLVULA DE RETENÇÃO
(RETENÇÃO)
 A válvula alternadora é também conhecida como
elemento OU, tendo em vista a sua capacidade de
exercer a função lógica OU.
 Esta válvula tem dois pórticos de entrada de
pressão 1 (x e y) e um pórtico de saída 2 (A).
 Se o pórtico 1 (y) for pressurizado, a esfera de
vedação se desloca para a esquerda, impedindo que
o fluxo de ar saia em 1 (x) e direcionando o fluxo
para a saída 2.
 Da mesma forma, se o pórtico 1 (x) for
pressurizado, a esfera de vedação se desloca para a
direita, impedindo que o fluxo de ar saia em 1 (y)
e direcionando o fluxo para a saída 2.
 Dessa forma, podemos dizer que: para que
tenhamos pressão de ar na saída 2 (A), basta
pressurizarmos o pórtico de entrada de pressão 1
(x) OU 1 (y); daí a denominação “ELEMENTO
OU”.
VÁLVULA ALTERNADORA (ELEMENTO OU)
 A válvula alternadora é também conhecida como válvula seletora de pressão
máxima, considerando que se pressurizarmos os pórticos de entrada 1 (x) e 1
(y) ao mesmo tempo, com pressões diferentes, sairá em 2 sempre a pressão
maior. Se as pressões forem iguais, sairá em 2 a que chegar primeiro.
 O elemento OU é utilizado, por exemplo, quando necessita-se comandar um
atuador pneumático de dois locais diferentes e distantes entre si.
VÁLVULA ALTERNADORA (ELEMENTO OU)
VÁLVULA ALTERNADORA (ELEMENTO OU)
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
A válvula de simultaneidade é conhecida
também como elemento E,
considerando a sua capacidade de
exercer a função lógica E.
Assim como na válvula anterior, esta
também tem dois pórticos de entrada
de pressão 1 (x e y) e um pórtico de
saída 2 (A).
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
 Se o pórtico 1 (x) for pressurizado, o
carretel se movimenta para a direita, apoia
a junta de vedação esquerda em sua sede e
bloqueia a passagem do ar comprimido.
 Da mesma forma, se o pórtico 1 (y) for
pressurizado, o carretel se movimenta para a
esquerda, apoia a junta de vedação direita
em sua sede e bloqueia a passagem do ar
comprimido.
 Assim, se pressurizarmos somente um dos
pórticos de entrada de pressão (x ou y), a
válvula de simultaneidade não permite a
passagem no ar para o pórtico 2, como
acontecia na válvula anterior.
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
 Para que tenhamos ar no pórtico de saída 2,
obrigatoriamente teremos que pressurizar os
dois pórticos de entrada de ar 1, ao mesmo
tempo ou simultaneamente; daí o nome
“VÁLVULA DE SIMULTANEIDADE”.
 Dessa forma, podemos dizer que: para que
tenhamos pressão de ar na saída 2 (A), temos
que pressurizar os pórticos de entrada de
pressão 1 (x) e 1 (y) ao mesmo tempo; daí a
denominação “ELEMENTO E”.
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
(SIMBOLOGIA)
VÁLVULA DE SIMULTANEIDADE (ELEMENTO E)
VÁLVULA DE ESCAPE RÁPIDO
 A válvula de escape rápido possui uma
entrada de pressão 1, uma via de trabalho
2 e um pórtico de escape de ar para a
atmosfera 3.
 Quando o fluxo do ar entra pelo pórtico
1, a junta de vedação é empurrada para a
direita, pela própria força do ar, e apoiada
na sua sede do lado direito, o que impede
a saída do ar pelo pórtico de exaustão 3.
Os lábios da junta de vedação flexionam e
permitem a passagem do ar para a via de
saída 2.
VÁLVULA DE ESCAPE RÁPIDO
 Se, ao contrário, o fluxo de ar
entra pelo pórtico 2, a junta
de vedação é empurrada para a
esquerda e apoiada na sua sede
do lado esquerdo, o que
impede a saída do ar pelo
pórtico 1, forçando-o a
exaurir para a atmosfera pelo
pórtico de escape de ar 3.
VÁLVULA DE ESCAPE RÁPIDO
(SIMBOLOGIA)
VÁLVULA DE ESCAPE RÁPIDO
(SIMBOLOGIA)
