PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
CURSO DE ENGENHARIA CIVIL






Disciplina:
REPRESENTAÇÃO E MODELAGEM EM PROJETOS
Professor Maxiliano Perdigão dos Santos


GUIA DE REFERÊNCIA DOS PRINCIPAIS COMANDOS, FERRAMENTAS E
CONFIGURAÇÕES DO AUTOCAD


AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 2 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
As informações a seguir podem ser entendidas como um guia resumido das ferramentas e comandos
essenciais para o uso do AutoCAD. Elas não esgotam o assunto e serão complementadas com exposições
durante as aulas e outros tutoriais que serão disponibilizados ao logo do semestre. Além das ferramentas
abaixo, durante o semestre, outras ferramentas e configurações do software serão trabalhadas.
Na última página deste resumo você encontrará uma lista com teclas de atalho de comandos e itens a
serem considerados para a configuração de escala, textos e impressão.
Para o aprofundamento nas características de cada comando, sugiro a consulta de um livro eletrônico que
pode ser acessado pelo site da biblioteca da PUC Minas. O AutoCAD é um programa extenso e o livro
reflete sua complexidade. Nesse sentido, para otimizar o tempo, foquem os estudos apenas nos
comandos e ferramentas que trabalharemos em sala.
LIMA, Cláudia Campos Netto Alves de. Estudo dirigido de AutoCAD 2019. São Paulo: Érica, 2019 E-book
ISBN 9788536530840. Disponível em formato eletrônico no site da biblioteca da PUC Minas.
Embora a bibliografia seja da versão 2019, não fará muita diferença em relação às versões mais recentes.
O comando mais importante do AutoCAD e de qualquer software é o SAVE (SALVAR) – é importante
e essencial salvar o trabalho todo o tempo. Os principais formatos de arquivo do AutoCAD são os
seguintes:
• DWG (AutoCAD Drawing): é o arquivo principal onde se encontram os desenhos. Este é o arquivo
usado para entregar os trabalhos, projetos e avaliações.
• BAK: é um arquivo de backup que é gerado cada vez que se salva um arquivo DWG. O conteúdo
do arquivo BAK é referente à versão da última vez que o arquivo foi salvo. ATENÇÃO: o arquivo
BAK não deve ser enviado nas entregas de trabalho, projetos e avaliações.
Comandos de construção do grupo DRAW (as letras sublinhadas são as teclas de atalho do comando)
• LINE: desenha linhas desde que se defina um ponto inicial e um ponto final. No comando line os
seguimentos de reta são independentes.
• POLYLINE: assim como o comando Line, este comando desenha linhas desde que se defina um
ponto inicial e um ponto final. A diferença é que no comando Polyline os seguimentos das retas
são conectatos uns aos outros.
• CIRCLE: desenha um círculo a partir de várias opções encontradas no menu.
• RECTANGLE: desenha um retângulo a partir de dois pontos diagonais.

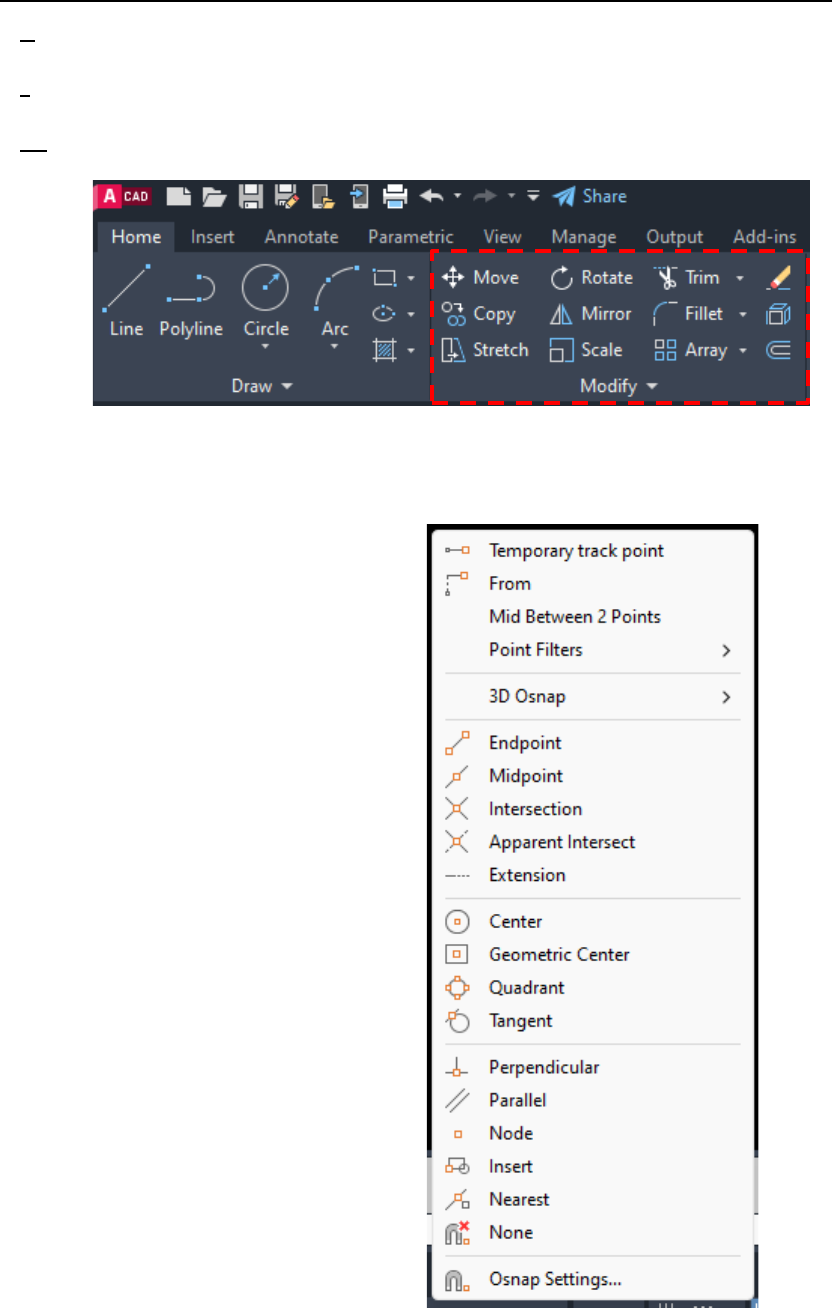

Comandos de modificação e construção do grupo MODIFY
• ERASE: apaga objetos selecionados. Selecionar o objeto a ser apagado e clicar em enter.
• COPY: cópia objetos selecionados.
• MOVE: move objetos selecionados.
• TRIM: corta uma parte de linhas ou objetos que se interceptam.
• EXTEND: estende uma linha até a aresta mais próxima e na direção da linha selecionada.
AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 3 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
• OFFSET: duplica (a partir de uma distância especificada) o objeto selecionado para um
determinado lado.
• FILLET: modifica as extremidades de objetos em seu ponto de interseção de modo a torná-las
arrematá-los com canto reto ou arredondado.
• ROTATE: rotaciona objetos selecionados ao redor do eixo de um ponto determinado.


Ferramentas auxiliares de precisão OSNAP (Objetct Snap): são essenciais para que o desenho
seja desenvolvido de forma exata. Sem o seu uso o AutoCAD deixa de ser uma ferramenta com
capacidade de precisão absoluta.
Endpoint: auxilia a conectar o comando em curso
com o ponto final de um objeto.
Midpoint: auxilia a conectar o comando em curso
com o ponto médio de um objeto.
Intersection: auxilia a conectar o comando em
curso com na interseção de dois ou mais objetos.
Center: auxilia a conectar o comando em curso
com o centro de um círculo, arco ou elipse.
* no menu existem outras ferramentas
disponíveis, sempre lembre de experimentá-las.
As ferramentas OSNAP podem ser acessadas
selecionando a tecla SHIF (ou CTRL) + BOTÃO
DIREITO do MOUSE.
No menu aparecerão várias ferramentas e uma
opção Osnap Settings. Nesta opção é possível
selecionar ferramentas que funcionaram de
forma automática quando o curso do mouse
aproximar do objeto. Recomenda-se deixar no
máximo 3 ferramentas selecionadas no
automático. Para ligar ou desligar o modo OSNAP
automático deve-se usar a tecla F3



AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 4 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
Ferramentas auxiliares de seleção
Select:
pequeno quadrado que aparece
automaticamente quando utilizamos um
comando que requer seleção de objeto.
Para selecionar o objeto ou suas arestas,
basta clicar sobre cada um deles.

Window:
esta ferramenta aparece quando estamos
no modo select e, ao invés de clicar sobre
um objeto, clicamos no vazio e
movimentamos o mouse para direita.
Neste caso aparecerá um retângulo azul e
tudo que estiver completamente dentro
do retângulo azul será selecionado
quando clicarmos novamente na diagonal
oposta ao ponto em que clicamos
primeiro o vazio da tela.
Crossing: esta ferramenta funciona da
mesma forma que a ferramenta Window,
com a diferença que o mouse deverá ser
movimentado para esquerda, e aparecerá
um retângulo verde com linha tracejada.
Neste caso, tudo que estiver
completamente dentro do retângulo
verde ou que estiver encostando na sua
borda será selecionado quando clicarmos
novamente na diagonal oposta ao ponto
em clicamos primeiro no vazio da tela.

Lasso: tem a mesma função das
ferramentas Window e Crossing com a
diferença que permite uma forma de
seleção livre. Para acioná-la é necessário
clicar no vazio e manter o botão
esquerdo do mouse pressionado. Se o
cursor for inicialmente para direita será
acionado o Lasso Window e se for para
esquerda será acionado o Lasso Crossing.

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 5 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
Ferramentas auxiliares de visualização
ZOOM: pode ser acessado pelo girando-se o botão scroll (rodinha) do mouse. Dependendo do
lado que for girado, o comando poderá aproximar ou distanciar o zoom em relação ao objeto.
PAN: é acessado também pelo botão scroll (rodinha) do mouse. Mantendo o botão pressionado
aparecerá uma mãozinha que permitirá posicionar o desenho na tela de modo a facilitar a sua
visualização.
Modo de desenho ortogonal
ORTHO: é uma ferramenta auxiliar que trava o cursor do mouse para que seja possível desenhar
de forma fácil linhas verticais ou horizontais. O atalho para ligar e desligar a função Ortho é a
tecla F8.
Sistemas de coordenadas utilizadas para desenhar no AutoCAD
ABSOLUTAS: são baseadas na origem do planocartesiano X,Y. A coordenada X especifica a
distância horizontal e a Y, a vertical. A coordenada absoluta é um par de números que especifica
X,Y nessa ordem e determina um único ponto no sistema cartesiano. O valor das coordenadas
digitadas serão sempre em relação à origem do plano, que é a coordenada 0,0.
RELATIVAS: são baseadas em relação ao último ponto utilizado. Após o ponto ter sido iniciado
via coordenada absoluta ou ao clicar em um ponto qualquer da tela com o mouse, indica-se o
próximo ponto em relação a esse último da seguinte forma: @X,Y.
POLARES: são baseadas a partir de uma distância do último ponto utilizado e um ângulo que dá
a direção do próximo ponto. Após o ponto ter sido iniciado via coordenada absoluta ou ao clicar
em um ponto qualquer da tela com o mouse, inserir a coordenada polar da seguinte forma:
@medida<ângulo . Os símbolos @ e < fazem parte da sintaxe do comando e devem ser
informado. Exemplo: para uma linha cuja dimensão é 100 e o ângulo 30o deve-se digitar:
@100<30 . Após digitar o valor, pressionar a tecla Enter.

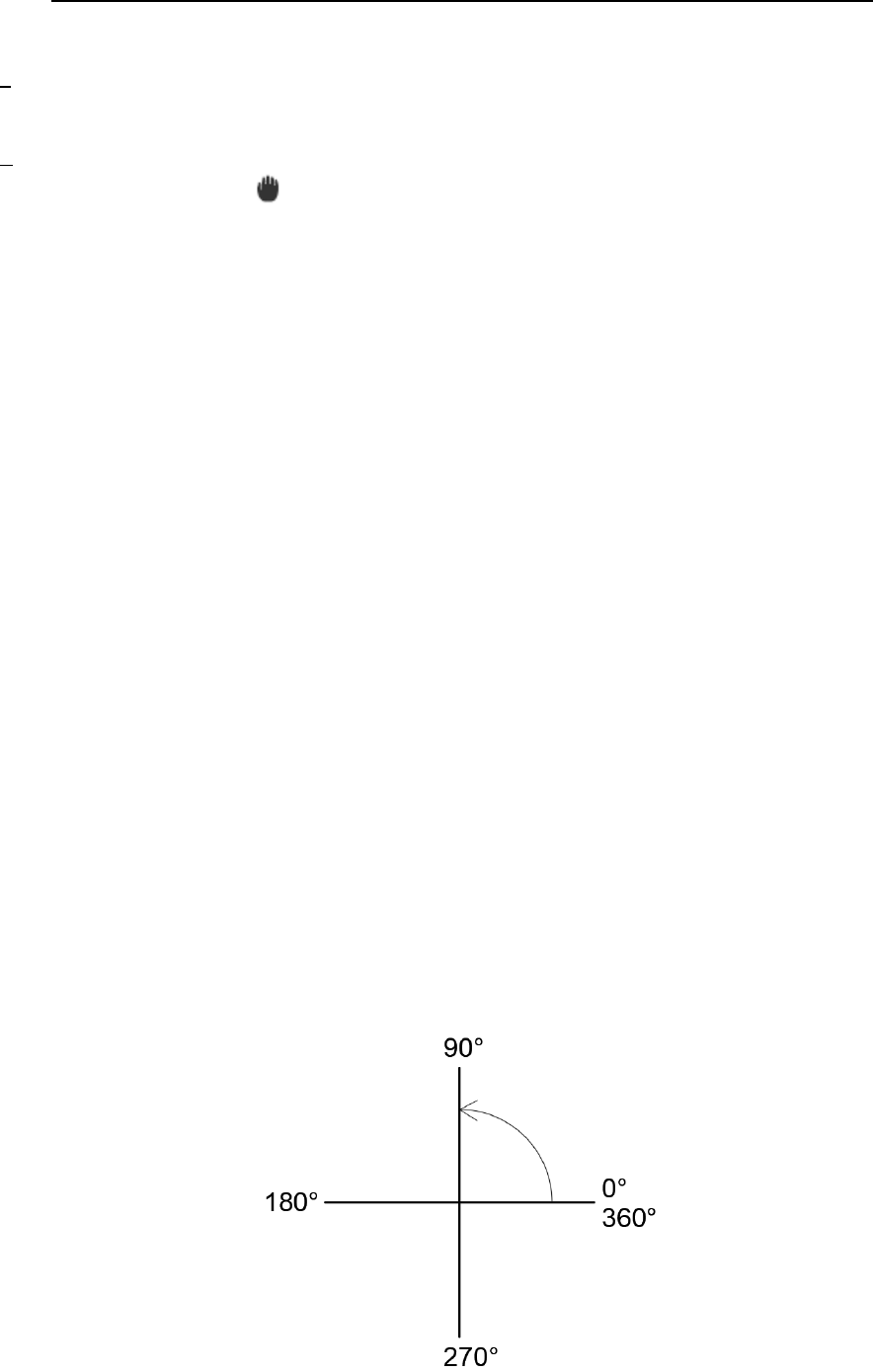

Para que o AutoCAD entenda a direção do ângulo que será informado, é necessário usar a direção
do ângulo conforme o círculo trigonométrico, onde a contagem dos ângulos é feita no sentido
anti-horário.


AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 6 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
REFERÊNCIA PARA CONFIGURAÇÃO DOS TIPOS DE LINHA (LINETYPE)
No AutoCAD, os desenhos novos são criados com apenas um tipo de linha: a Continuous. Para
acrescentar outros tipos de linha como as tracejadas, traço-ponto, ou qualquer outra, é
necessário carregá-las no desenho. Essa configuração é feita no grupo de ferramentas de
propriedades (Properties).

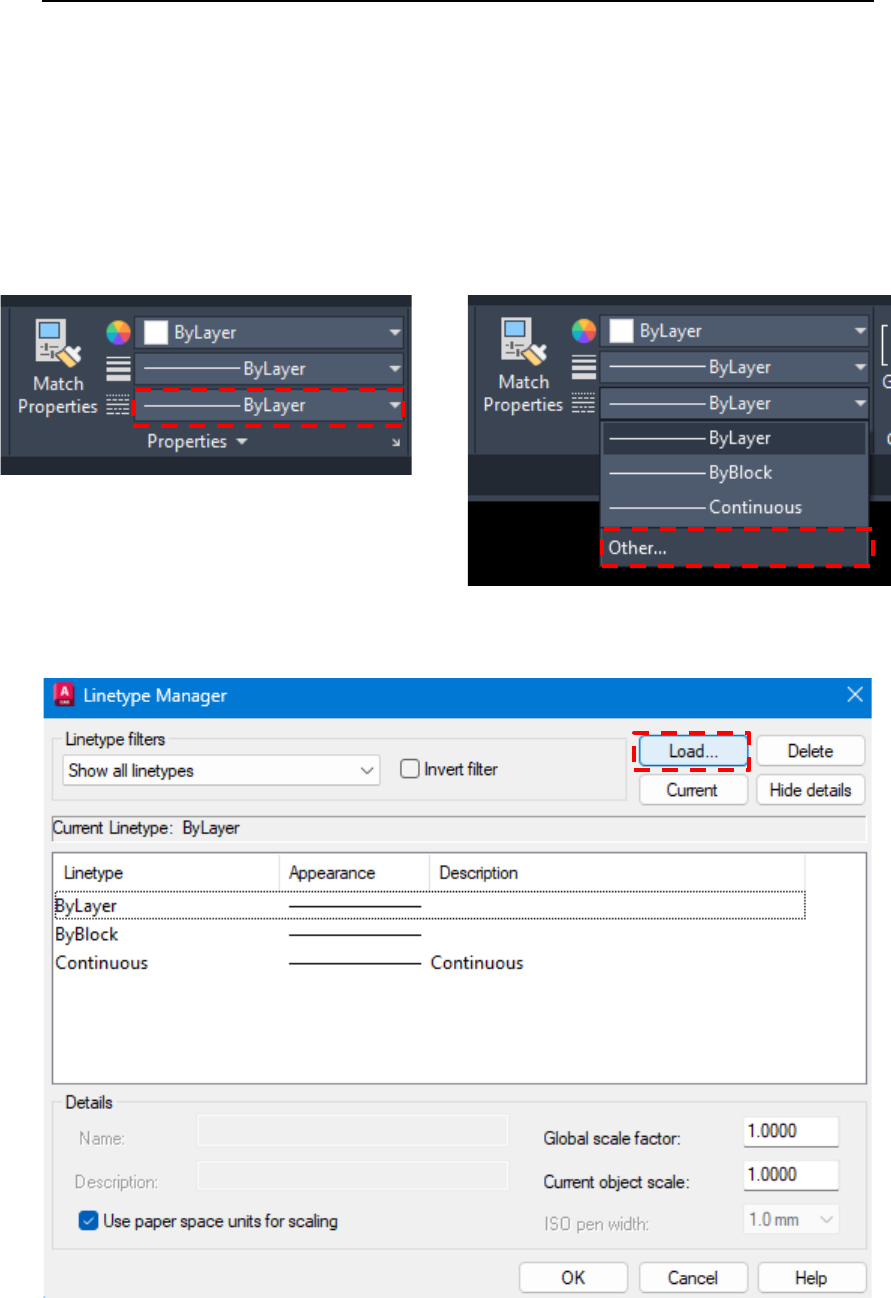

Para acessar a configuração, clique no menu de configuração de linetype (primeiro menu logo
acima no menu Properties). Abaixo de Continuous, clique em Other...


Será aberta a janela de gerenciamento de linhas (Linetype Manager). Nesta janela, clicar no botão
Load... para que a lista de linetypes disponíveis possa ser acessada.





AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 7 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅

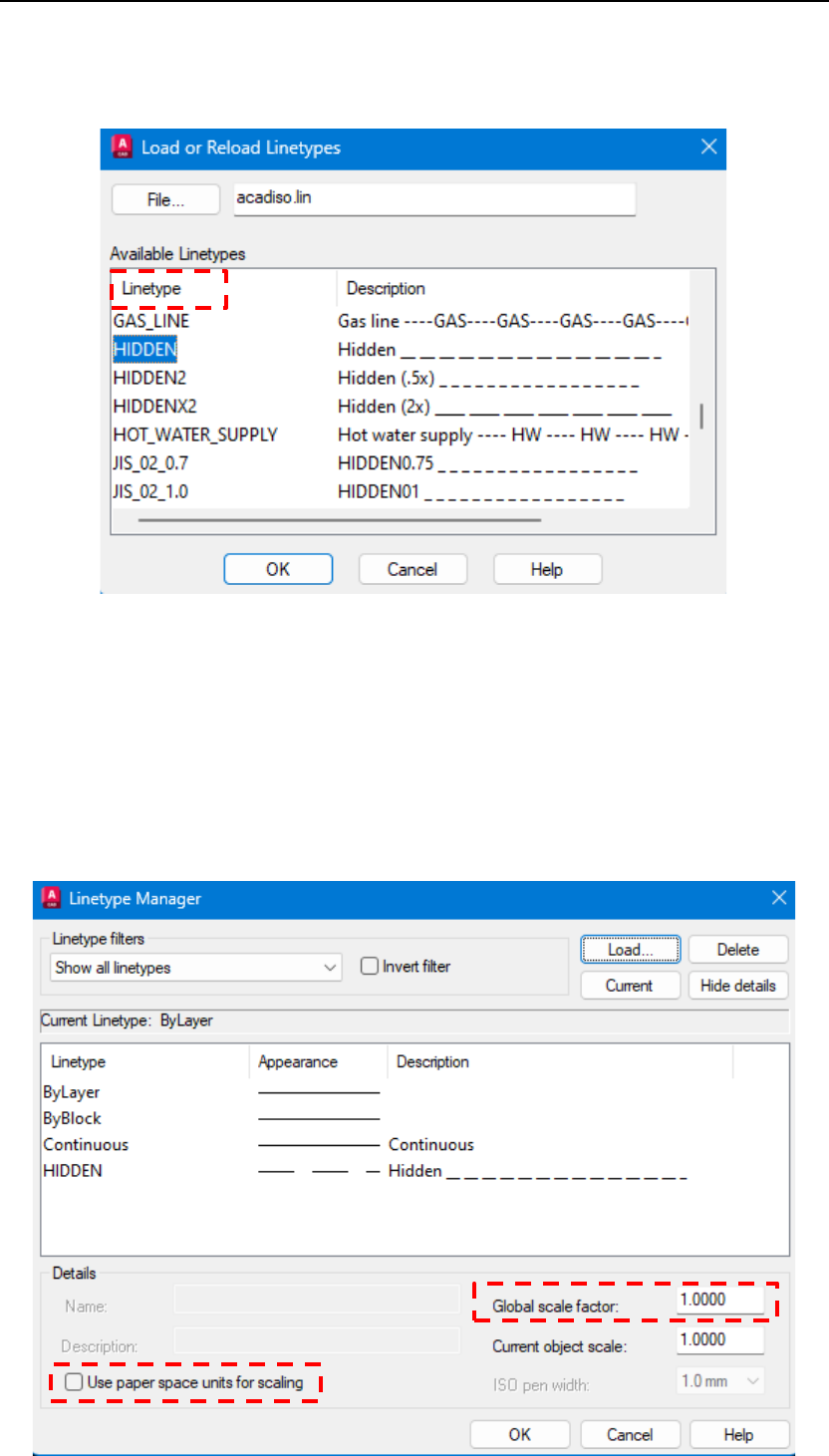

Nesta janela, na coluna Linetype, selecionar o tipo de linha desejado. No exemplo abaixo é
mostrado a seleção da linetype HIDDEN. Notem que a seleção deve ser feita de acordo com a
coluna Linetype, e não na coluna da direita (Description).

Após a seleção do tipo de linha desejado, clicar em OK para voltar à janela Linetype Manager.
Note que a linha Hidden foi acrescentada à lista. Nesta janela, aproveite para deselecionar a caixa
Use paper space units for scaling, isso evitará que o espaçamento das linhas fique fora de escala
quando o modo Layout for utilizado para colocar os desenhos em uma folha de impressão.
Na mesma janela, observe a configuração Global scale factor: essa configuração serve para
ajustar a escala (espaçamento) entre os tracejados das linhas e poderá ser útil mais a frente.
Clique em OK para voltar à tela principal do AutoCAD.

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 8 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅

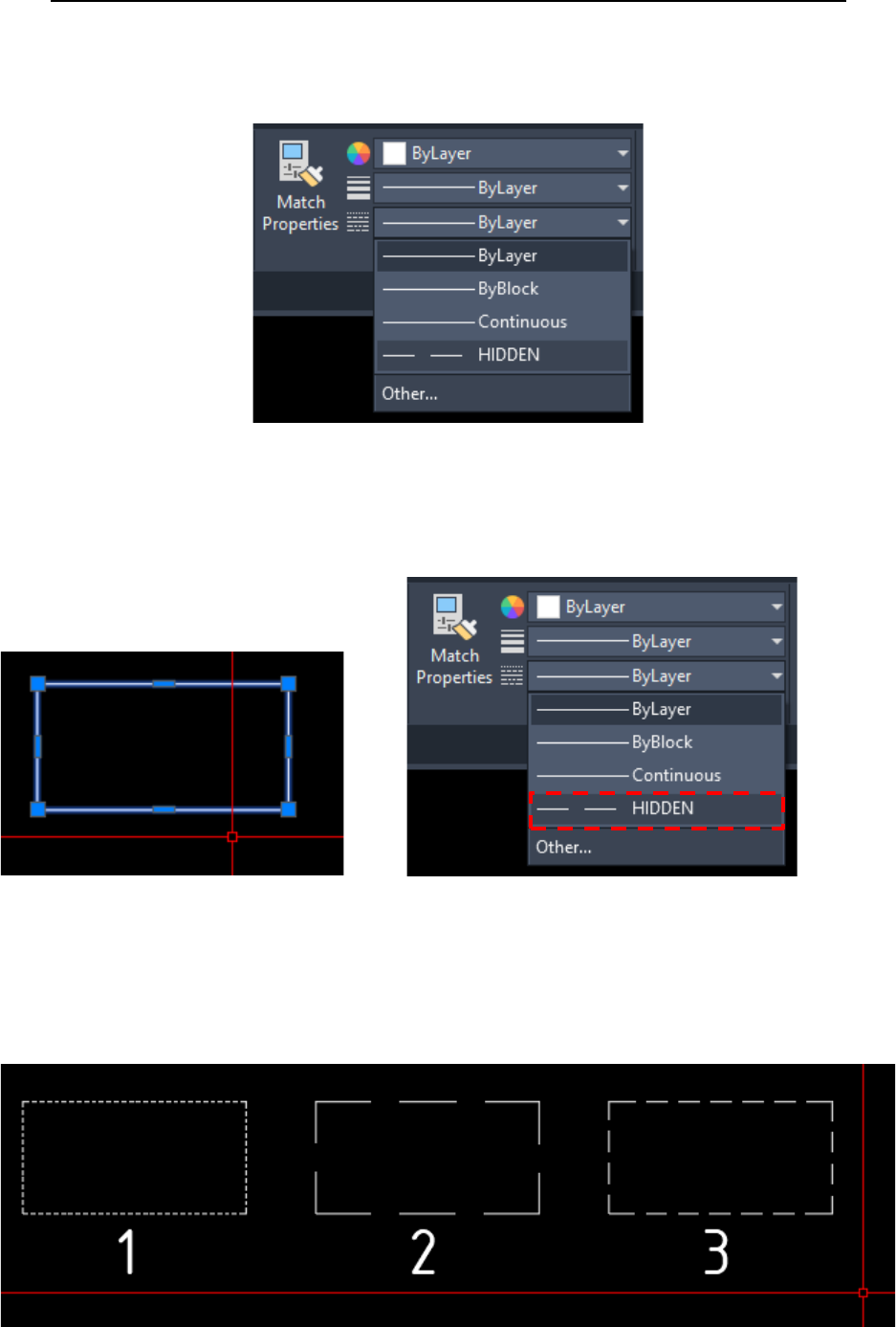

Note que ao clicar novamente no menu de propriedades de linha, a linetype HIDDEN aparece na
lista. Caso seja necessário carregar outros tipos de linha, o procedimento anterior deve ser
repetido.

Para mudar o tipo de linha de um objeto, clique sobre sua aresta para selecioná-lo (aparecerão
marcas azuis como na figura abaixo) e, em seguida, clique na linha Hidden que foi carregada no
menu de tipos de linhas para que a alteração seja feita. Para deselecionar o objeto que foi
alterado, aperte a tecla Esc do teclado.

Quando fazemos esse tipo de alteração, pode acontecer da escala (espaçamento) da linha não
ficar configurada o suficiente para o entendimento do desenho. Pois o espaçamento não pode
ser muito pequeno (exemplo 1 da figura abaixo) e nem muito grande (exemplo 2 da figura
abaixo). O ideal é que ele fique como o exemplo 3, em que o tracejado está com uma proporção
melhor em relação ao desenho apresentado.

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 9 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅
Para alterar a escala da linha de modo que o espaçamento fique mais adequado ao desenho, é
necessário voltar à janela Linetype Manager. Para isso, acessar o menu de propriedade de linhas
e clicar em Other... Uma vez na janela Linetype Manager, alterar o valor do campo Global scale
factor, que foi apresentado anteriormente. O valor padrão é 1. Caso seja necessário aumentar o
espaçamento, este valor deve ser maior que 1. Caso a necessidade seja diminuir o espaçamento,
o valor deve ser menor que 1. Feita a alteração do valor, clicar em OK e verificar se o espaçamento
atende as necessidades. Caso não tenha sido atendida, repetir o processo.
Observe que ao fazer essa alteração, a configuração será aplicada em todo o desenho. Caso seja
necessário o uso de linhas com espaçamento diferente, após essa modificação global, é
necessário fazer a alteração individual.

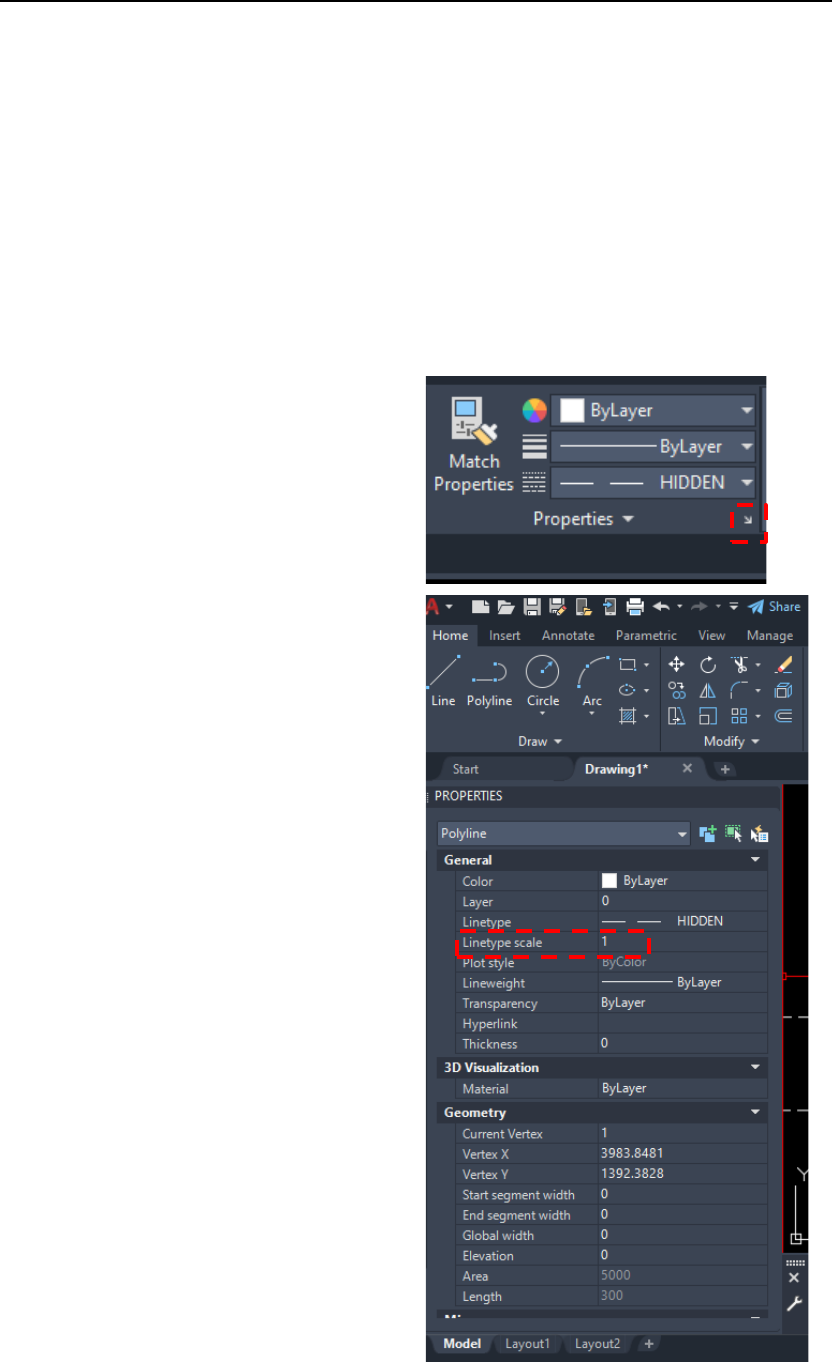

Para esse ajuste, selecione a linha desejada
clicando sobre ela, clique na pequena seta à
direita do menu Properties (ver figura à
direita). Esse procedimento abrira uma janela
de propriedades na lateral esquerda da tela
do AutoCAD.
Nessa janela que foi aberta são apresentadas
as propriedades do objeto selecionado.
Dentre elas, está a Linetype Scale.
Altere esse valor para que o espaçamento da
linha seja modificado individualmente. Após a
alteração do valor, no teclado, pressionar
Enter para aplicar a configuração e, depois,
Esc para deselecionar o objeto.
Caso seja necessário, repetir o procedimento
até que seja atingido o espaçamento
desejado.
Dica: usualmente é mais prático ajustar o
Global scale factor para linha tracejada
(hidden) que é a mais utilizada nos desenhos.
E deixar o ajuste individual para os demais
tipos de linha, como a dashdot, que são
menos utilizadas.




AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 10 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
REFERÊNCIA PARA CONFIGURAÇÃO DE IMPRESSÃO (COMANDO: PLOT)
No modo Layout (Paper Space), desenhar a folha de desenho no padrão ABNT e com a dimensão
de acordo com a necessidade. Nele, criar a Viewport e configurar o desenho para escala desejada
usando o comando Zoom (opção: scale).

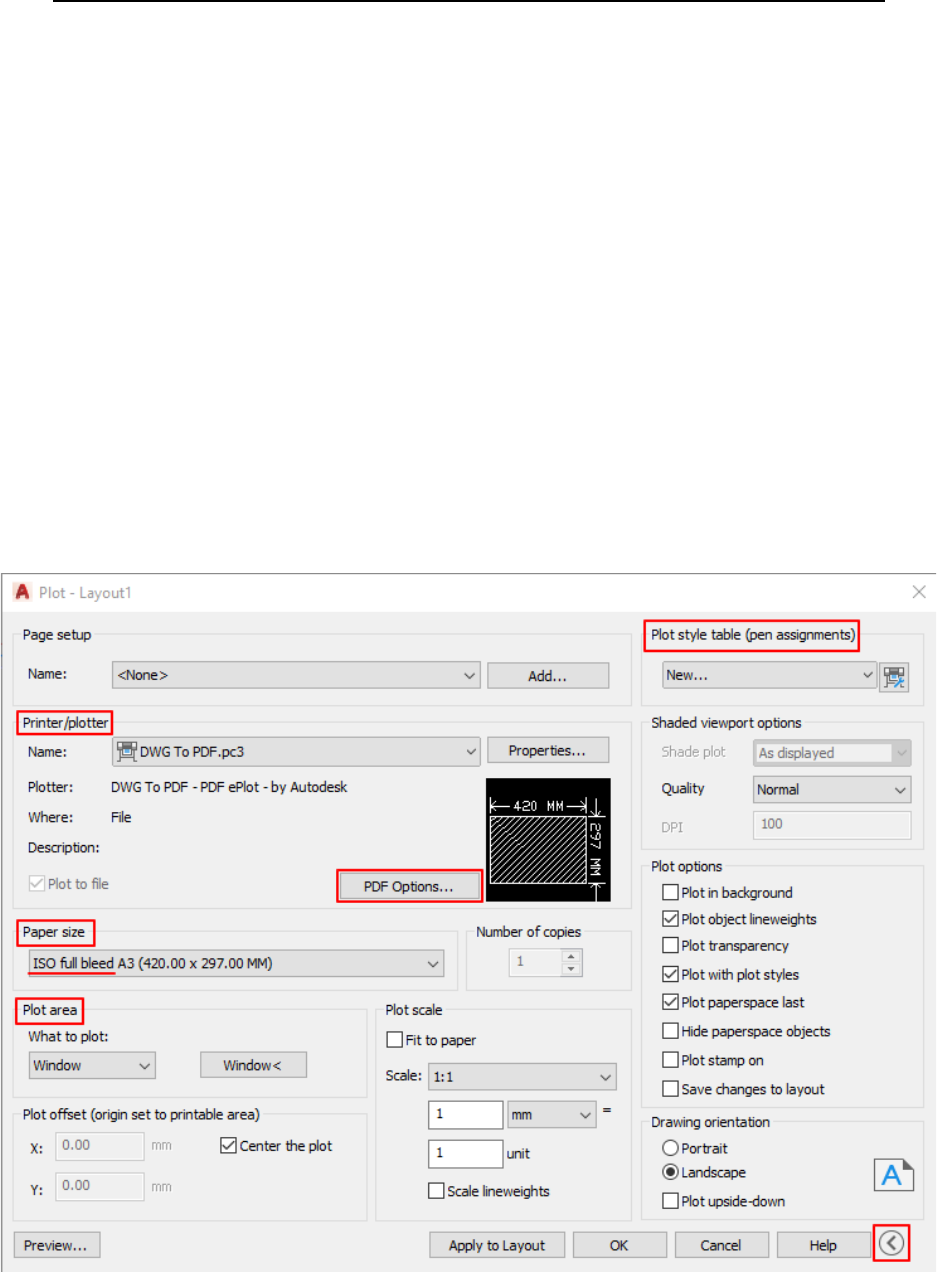

No menu de impressão (File ->Plot), configurar os itens marcados abaixo de acordo com a
necessidade. A opção "Plot style table (pen assignments)" pode ser feita antes ou depois das
demais, não faz diferença.
Na opção "Printer/plotter, usar a opção "DWG To PDF.pc3"
Na opção Paper Size, usar sempre o formato no padrão ISO full bleed para evitar que o desenho
seja cortado em razão da área útil de impressão. Manter a opção "Plot Scale" em 1:1, poisnosso
formato foi desenhado em mm.
Na opção "Plot area", usar a opção "Window" e fazer a janela no tamanho do formato que será
utilizado.

Sempre que fizer modificações, clique no botão "Apply to Layout" para que a configuração seja
salva no desenho.
No botão “PDF Options”, alterar o valor da opção “Vector quality” para 2400. Isso fará com que
o arquivo PDF que será gerado tenha uma melhor qualidade nos detalhes das linhas e nos textos.
AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 11 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Janelas da configuração "Plot style table (pen assignments)":
Este é o menu onde será feita a configuração da relação entre as cores utilizadas no desenho e a
espessura de linha que, de acordo com a tabela, será aplicada a elas.
Selecionar a opção "New" para criar um estilo de impressão (Plot style table). Escolher a opção
"Start from scratch" para iniciar uma configuração e clicar em avançar.

Nomear o estilo que está sendo criado e que será gravado em um arquivo (exemplo: Arq_1-50)
e depois clicar em avançar.

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 12 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Na janela abaixo, clicar em "Plot Style Table Editor" para que a janela de configuração do estilo
seja aberta.

A configuração do exemplo abaixo deverá ser repetida para todas as cores (Plot Styles) de acordo
com a espessura da linha (Lineweight) conforme a tabela de espessura de linhas. Lembre-se que
todas as cores deverão ser impressas na cor "Black".

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 13 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
• Feita a configuração de todas as cores, clicar em "Save & Close" e na janela seguinte em
"Concluir".
• Utilizar o botão "Preview" para visualizar o desenho. Se aparecer linhas coloridas no
"preview" ou no arquivo PDF, alguma coisa está errada. Verificar novamente a
configuração.
• Para gerar o arquivo em PDF, após todas as configurações, clicar no botão "Ok" da janela
de impressão. Escolher onde o arquivo PDF será gravado.
• Quando enviar o arquivo para impressão, informar o pessoal da gráfica para não ajustar
o desenho à folha de impressão. Se o ajuste for feito o desenho perderá a escala para a
qual foi configurado.
Caso seja necessário alterar a configuração de espessura das linhas, clicar no ícone ao lado do
estilo criado para que a janela de configuração seja aberta novamente.

A tabela de configuração básica para espessura de linhas (penas) pode ser encontrada na última
página deste material.
AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 14 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Para copiar em outro
computador a configuração de
"Plot Style" que foi criada, no
menu principal do AutoCAD,
aproximar o cursor do botão
"Print" para que seja aberto um
menu lateral. Escolher a opção
"Manage Plot Styles" e uma
pasta com todos os "Plot Styles"
será aberta.


A partir da pasta, copiar o arquivo em um pen drive ou enviá-lo para um armazenamento virtual
ou e-mail.

Para usar o "Plot Style" em outro computador, fazer o mesmo procedimento para que a pasta
seja aberta: no menu principal do AutoCAD aproximar o cursor do botão "Print" para que seja
aberto um menu lateral. Escolher a opção "Manage Plot Styles", a pasta com todos os "Plot
Styles" será aberta e depois basta copiar o arquivo do estilo para dentro da pasta. Ao acessar a
configuração de impressão o estilo copiado aparecerá como opção no menu de configuração do
"Plot Style Table".

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 15 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
REFERÊNCIA PARA CONFIGURAÇÃO DE COTAS (comando: Dimstyle)
Norma: ABNT NBR 17068:2022 – Desenho técnico: requisitos para representação de dimensões e
tolerâncias.
Segundo a NBR 17068:2022, cotagem é o "conjunto de representações gráficas em um desenho técnico
para indicar dimensões, as quais podem estar acompanhadas de outras informações associadas [...]."
Cotas são as dimensões referentes à grandeza real que um determinado objeto deve ter após acabado.
Definições que devem preceder a configuração de cotas no AutoCAD:
• Definição da unidade de trabalho.
• Definição da escala que o projeto será impresso.
• A Altura nominal mínima do texto, de acordo com a NBR 6492:2021, é de 2,5 mm. Para
determinação da altura do texto em função da escala de impressão e da unidade utilizada no
desenho, verificar a “Folha de Consulta” na última página deste material.
• Criação do layer Cotas configurado para Color 1 e Linetype Continuous.
Elementos de cotagem e seus nomes equivalentes no AutoCAD:

Principais formas de cotar e suas respectivas ferramentas no AutoCAD

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 16 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
REFERÊNCIA DOS MENUS DE CONFIGURAÇÃO DE COTAS NO AUTOCAD
A seguir, cópia das telas com os principais itens que
devem ser configurados, marcados com uma seta
vermelha, para que o estilo seja criado de forma que a
cotagem atenda à NBR 17068:2022.

* As configurações abaixo levam em consideração que
será cotado uma peça mecânica que será desenhada no
Model na unidade milímetro e cujo desenho será
impresso pelo Layout na escala 1/1.



Tela principal para configuração das cotas

Criação de um estilo de configuração
A seguir, a configuração de cada uma das abas do estilo.
Notem que no início a prévia da configuração pode aparecer atrapalhada, mas na medida em que
avançamos na configuração ela se ajusta.

Configuração das linhas de cota e de extensão
AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 17 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅

Configuração dos limites da linha de cota (setas)

Configuração do texto
Caso a fonte do estilo de texto “Standard” não tenha sido alterado, clicar no quadrado ao lado do menu
Text Style para acessar a configuração e mudar para a fonte para ISOCPEUR.

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 18 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Janela de alteração do tipo de fonte em Text Style

Configuração das cotas em relação ao espaçodisponível
NOTA: caso seja necessário criar um estilo de cotas para outra escala de impressão, não é necessário fazer
toda a configuração novamente. Basta criar outro estilo tendo este (de escala 1/1) como referência e
alterar apenas a configuração “use overall scale of” de acordo com o fator de escala a ser aplicado na
nova escala de impressão. Exemplo: caso deseje uma configuração para escala 1/2, no estilo novo a
configuração das cotas deverá ter os valores dobrados, neste caso, alterar apenas a configuração “use
overall scale of” para “2”. Se a escala a ser utilizada for 2/1, o valor será de “0.5”.

Configuração de unidades
AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 19 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
As abas “Alternate Units” e “Tolerances” são para configurações especificas de detalhamento de desenho
mecânico avançado. Sendo assim, elas não serão abordadas em nossa disciplina. O pessoal da engenharia
mecânica e aeronáutica terão a oportunidade de ver as normas que regem essas funções em outra
disciplina.
Principais ferramentas para cotar os desenhos
Localização no menu (Tab) Home,
grupo (Panel) Annotation:


Localização no menu (Tab) Annotate, grupo (Panel) Dimensions:



Ativação da barra de comandos (Menu Bar)

Localização na barra de comandos (Menu Bar)


AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 20 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
COMO CONFIGURAR OS PAINÉIS DE FERRAMENTAS (PANELS) CASO O NOME DOS
COMANDOS NÃO ESTEJA APARECENDO AO LADO DOS SEUS RESPECTIVOS ÍCONES
Dependendo do tamanho do monitor do computador onde está instalado o AutoCAD, algo que
acontece com frequência com os usuários de computadores portáteis (notebook), o software
pode diminuir a quantidade de informações disponíveis em alguns painéis de ferramentas. Ver
figura abaixo:

Para contornar o problema, é necessário ocultar grupos de ferramentas que não estão sendo
utilizadas ou que raramente são utilizadas. Desta forma, haverá mais espaço nos painéis para
que o AutoCAD possa mostrar mais informações sobre as ferramentas.
O primeiro passo é acessar o menu de configuração dos painéis. Mova o mouse sobre uma parte
vazia do grupo de ferramentas e pressione o botão direito para que o menu de configurações
seja aberto. Ver figura abaixo:

Note que, dependendo do local onde for feito o clique com o botão direito do mouse, o menu
aberto pode aparecer de forma mais resumida. Não apavore (ainda). Ver figura abaixo:

Mover o mouse sobre o menu “Show Panels” e uma lista de grupos de ferramentas serão
apresentados como na figura abaixo:

AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 21 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Dentre as opções de grupos de ferramentas, desmarcar uma a uma as opções: “View”,
“Clipboard” e, se for necessário, desmarque também “Groups”. Note na figura abaixo que após
o ocultamento desses grupos, os nomes dos comandos aparecem ao lado dos ícones.

Próximo passo: trabalhar muito!


AutoCAD: principais ferramentas e configurações | Professor Maxiliano Perdigão dos Santos
Disciplina: Representação e Modelagem em Projetos | v.23-01 | Página 22 de 22 ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
PÁGINA DA SALVAÇÃO: NORMAS E CONFIGURAÇÕES DIVERSAS
Teclas de Atalhos
A ARC
AA AREA
AR ARRAY
B BLOCK MAKE
C CIRCLE
CH PROPERTIES
CO COPY
DI DISTANCE
DT DTEXT (SINGLE LINE TEXT)
E ERASE
ED EDIT TEXT
EX EXTEND
F FILLET
H HATCH
I INSERT BLOCK
L LINE
LA LAYER PROPERTIES MANAGER
LI LIST
M MOVE
MI MIRROR
MS MODEL SPACE
MT MULTI LINE TEXT
MV VIEWPORT (RECTANGULAR)
O OFFSET
OP OPTIONS
P PAN
-P LINEAR PAN
PE POLYLINE EDIT
PL POLYLINE
PS PAPER SPACE
R REDRAW
REC RECTANGLE
RO ROTATE
S STRETCH
SC SCALE
TR TRIM
W WRITE A BLOCK
X EXPLODE
Z ZOOM
Para desenhos de peças (mecânica), usar as
espessuras de linha de acordo com a tabela
apresentada abaixo. Para impressão, seguir a tabela
de configuração de cores/espessura de linhas ao lado.
Contorno e arestas visíveis (linha contínua larga –
linetype: Continuous): 0,35 mm (cor 4 – cyan)
Contornos e arestas ocultas (linha tracejada larga
– linetype Hidden): 0,35 mm (cor 3 – green)
Hachuras e cotas (linha estreita): 0,18 mm (cor 1 –
red)
Linhas traço-ponto – (linha estreita – linetype
Dashdot): 0,18 mm (cor 7 – White)
Símbolo gráficos – (linhas de acordo com a
demanda): 0,25 mm (cor 2 – yellow)
Referência: grupo 0,35 mm da NBR 16861:2020
Lembre-se: na área gráfica do AutoCAD a espessura
das linhas não aparece. Ela será vista após a
configuração de plotagem, apenas no PDF gerado
e/ou na impressão do desenho.

Uso de escalas na Viewport - modo Layout
(Paper) - Considerando que a unidade do Layout seja mm.
Mudar para o modo Layout; desenhar o formato em
mm; criar o número necessário de Viewports.
(Layout -> Layout Viewports -> Rectangular)
Utilizar o comando Zoom (atalho: z); opção:
scale (atalho: s); usar o fator de escala
conforme a tabela abaixo, seguido de xp.
xp = sinal multiplicador entre a área de trabalho
Model e a área de trabalho Layout (Paper)
Unidade (un.) do Model
1 un. = 1 mm 1 un. = 1 cm 1 un. = 1m
1/escalaxp 10/escalaxp 1000/escalaxp
Considerando a unidade do Layout em mm
Altura nominal (mm) dos textos e sua aplicação
segundo a NBR 6492:2021
Altura Aplicação
7,0 Título da Prancha
5,0 Denominação/título do desenho
3,5
Denominação dos ambientes, marcação
dos eixos, representação gráfica de
acesso
2,5
Cotas, informações em geral, cotas de
nível, numeração da folha nos símbolos
de marcação de vistas, cortes e chamada
de detalhes
1,8
Numeração de espelhos e demais
informações quando não houver espaço
para utilizar a altura de 2,5 mm.
Usar a fonte de texto: ISOCPEUR
Cálculo da altura (h) do texto de acordo com
escala (considerando a unidade do modo Layout em mm):
Un. Esc. de redução Esc. de ampliação
mm (h nom x esc) ÷ 1 (h nom ÷ esc) ÷ 1
cm (h nom x esc) ÷ 10 (h nom ÷ esc) ÷ 10
m (h nom x esc) ÷ 1000 (h nom ÷ esc) ÷ 1000
Un. = unidade utilizada no Model do AutoCAD.
h nom = altura nominal do texto.
Redução: o item "esc" é o denominador da escala.
Ampliação: o item "esc" é o numerador da escala.
Configuração de espessura de penas (linhas) para
impressão (para usar no comando plot):
COR vista
na tela
COR vista na
impressão/PDF
PENA
(esp. mm)
1 (red) black 0.18
2 (yellow) black 0.25
3 (green) black 0.35
4 (cyan) black 0.35
5 (blue) black 0.70
6 (magenta) black 0.70
7 (white) black 0.18
8 black 0.10
Outras de acordo com a necessidade
Para usar apenas nas folhas de desenho ABNT
30 black 1.00
140 black 0.18
150 black 0.35
160 black 0.40
170 black 0.70
