ALTERAR COTA ZERO DO PROJETO
Por Luis André
Alterar a cota zero do projeto é uma necessidade comum mas
nem sempre as soluções encontradas resolve o problema.
Aprenda como fazer isso agora!

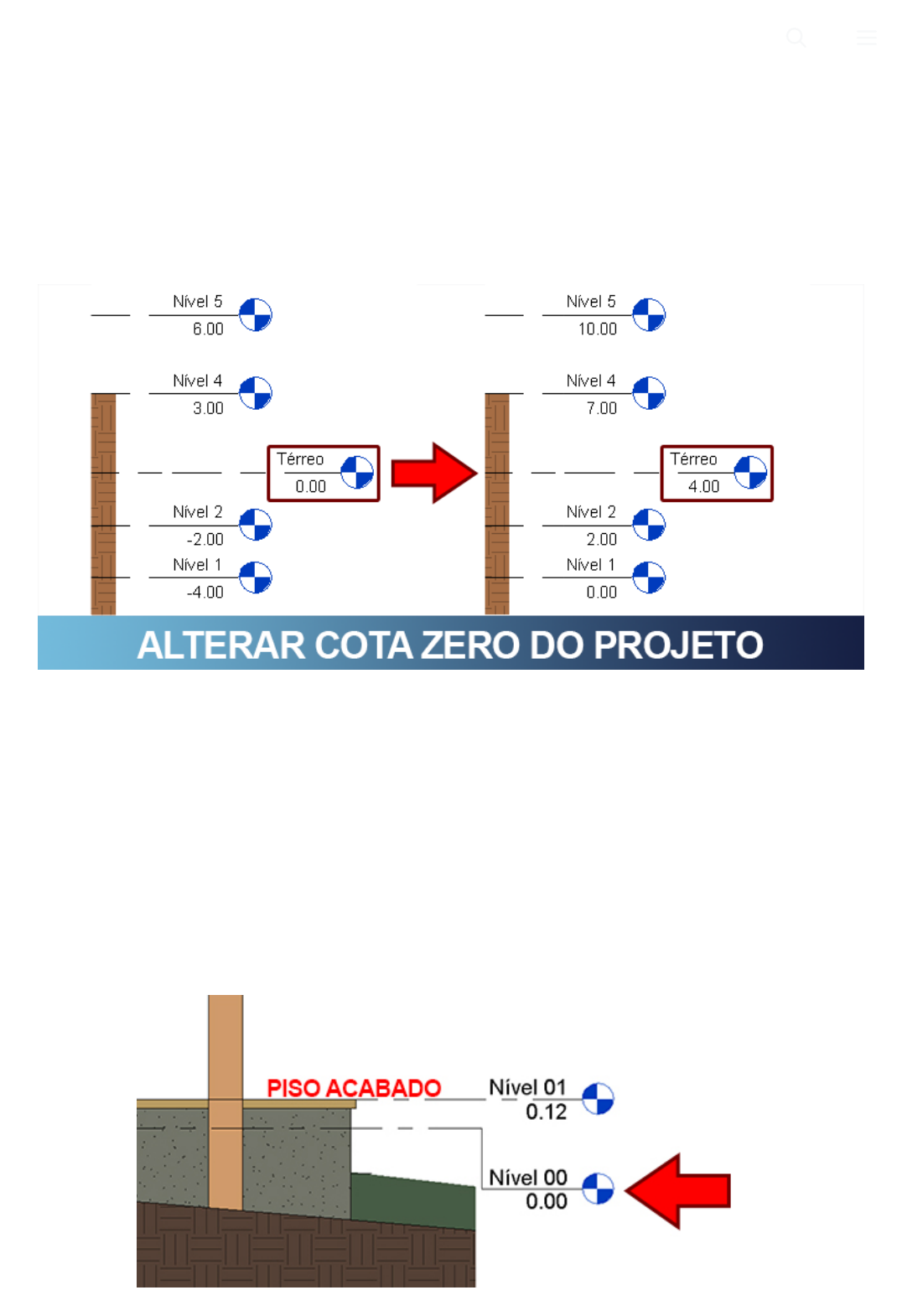

Você está organizando os nível do seu projeto, determinando onde fica o piso acabado,
piso bruto, cota do terreno e tudo mais. Porém você gostaria que o piso acabado do
seu projeto fosse a cota zero e acabou ficando com outro valor.
https://qualificad.com.br/author/luis/
https://qualificad.com.br/
Isso ainda é fácil se comparado com situações que envolvam terrenos.
Apensar de parecer bem complexo, a solução não é. Vamos entender como resolver
esse problema.
ALTERAR COTA ZERO DO PROJETO
Assim como o AutoCAD e diversos outros programas, o Revit trabalha com o sistema
de coordenadas. então precisamos fazer um ajuste nas coordenadas do seu projeto.
Em uma vista de elevação ou em planta, ative a opção Revelar elementos ocultos, que
está disponível no painel inferior (Barra de controle de visualização).
Após clicar nesta função, é possível visualizar todos os elementos que estão ocultos no
seu projeto. Observe que temos um símbolo triangular bem ao centro.
Na verdade temos dois símbolos ocultos ali, eles estão exatamente sobrepostos. Temos
ali um símbolo triangular que corresponde ao Ponto de pesquisa – Interno e o Ponto
base do projeto Terreno compartilhado.
Na imagem acima tive que mover para exibir os dois sem sobreposição, mas ambos
ficam com os valores zerados.
O ponto base do projeto define a origem (0,0,0) do sistema de coordenadas do
projeto. As coordenadas do ponto e as elevações do ponto fazem referência ao sistema
de coordenadas do projeto são exibidas em relação a este ponto.
O ponto de pesquisa representa um ponto conhecido no mundo físico, como um
marcador de pesquisa geodésica. O ponto de pesquisa é usado para orientar
corretamente a geometria do edifício em outro sistema de coordenadas.
O que vai interessar para corrigir o nível do terreno é a opção Ponto base do projeto
(ícone redondo com um X). Caso tenha dificuldades para selecioná-lo, pare o mouse
sobre eles e vá clicando na tecla Tab. Assim que conseguir selecioná-lo, clique em vá
até o menu superior na aba Modificar|Ponto base do projeto e clicar na opção
Desocultar categoria.
Em seguida, para desativar o modo Revelar elementos ocultos, clique em Alternar o
modo revelar elementos ocultos.
Legal, agora é só mover para a altura que eu preciso certo?
Na verdade não. Se você fizer isso perceba que o projeto inteiro vai se mover junto.
E o problema nem é esse. O problema principal é que mesmo reposicionando os
valores das cotas de nível permanecem inalterados. Para conseguir alterar o valor é
necessário selecionar o Ponto base do projeto. Observe que temos o ícone de um
“clipe”. A função dele é deixar as geometrias associadas ao ponto base do projeto.
Clique sobre o clipe para desabilitar.
Agora você deve prestar atenção em qual o nível que você deseja que seja o “novo”
nível 0 (zero).
Eu tenho a seguinte situação: o nível zero do meu projeto é o Térreo, porém, o mesmo
está na cota 4.00. O meu problema é referente a altura, o ajuste será feito dentro do
ponto base do projeto, no qual eu insiro o valor da diferença entre a cota zero e a
cotá do nível Térreo (ou o nível que você precisar).
Então dentro do Ponto base do projeto eu vou no campo Elevação e insiro o valor de
4.00.
Observe que o Térreo passou a ser o nível zero e o nível 01 ficou com o valor -4.00.
Como apresentado no início da publicação, é mais fácil do que parece. Espero que com
isso seus projetos ficarão muito mais precisos. Se quiser, você pode selecionar
novamente o Ponto base do projeto e ocultar.
